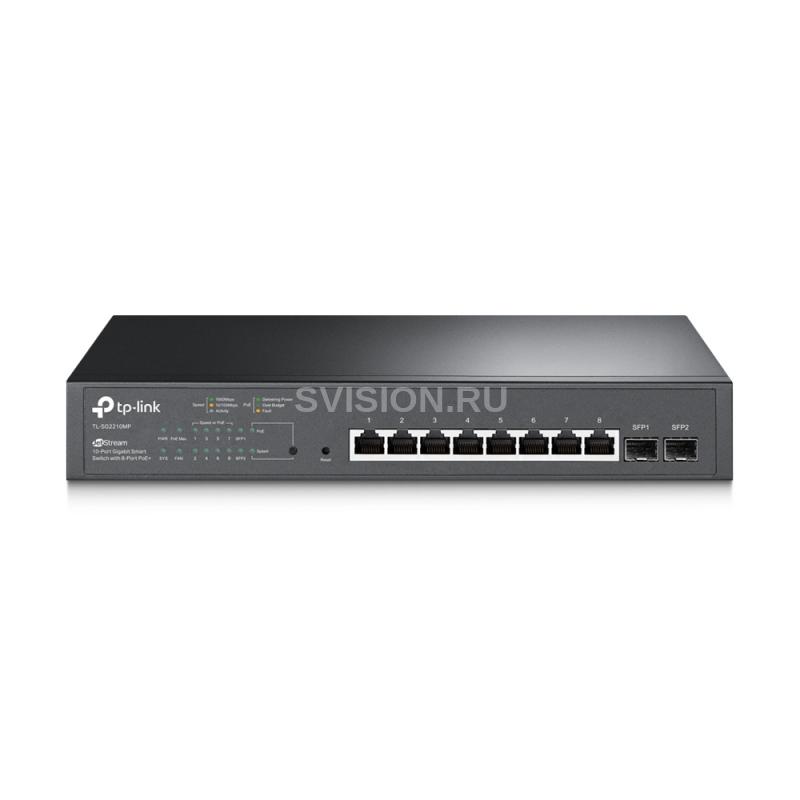

Описание TP-Link TL-SG2210MP
Управляемый PoE-коммутатор TP-Link TL-SG2210MP укомплектован 10 гигабитными портами: восемью RJ-45 с поддержкой PoE+ и автосогласованием, двумя SFP для подключения к оптоволоконным сетям (SFP-модули в комплект не входят). Пропускная способность коммутационной матрицы — 20 Гбит/с. Скорость перенаправления пакетов — 14.9 mpps. Объем таблицы МАС-адресов — 8К. Буфер памяти пакетов — 4.1 Мбит. Поддержка стеков протоколов IPv4 и IPv6 позволяет объединять соответствующие сети.
Коммутатор поддерживает стандартные функции управления, графический веб-интерфейс (GUI) и интерфейс командной строки (CLI). В расширенные функции сетевого управления входят:
- IGMP Snooping — увеличение эффективности передачи многоадресных приложений.
- Защита данных при управлении через веб-интерфейс по протоколу HTTPS с шифрованием SSLv3/TLS1.0, через интерфейс командной строки с шифрованием трафика по SSHv1/SSHv2.
- SNMPv1/v2c/v3 — аутентификация подключаемого оборудования для обеспечения безопасности.
- RMON — удаленный мониторинг сети, включая трафик между сетевыми устройствами.
- Облачный доступ и централизованное управление посредством программного, облачного или аппаратного контроллера Omada (OC300, OC200).
- Поддержка двух копий ПО (Dual Image) для уменьшения времени простоя при обновлении.
- Диагностика кабельных соединений.
В TL-SG2210MP предоставляет высокий уровень безопасности сети за счет защиты портов, привязки IP/IPv6-MAC, защиты от сетевых атак и штормов, DoS-атак etc. Списки контроля доступа ACL дифференцируют доступ к некоторым сетевым ресурсам. Аутентификация 802.1x в соединении с сервером RADIUS определяют возможность доступа к сетевым ресурсам для сетевых клиентов. Доступ к отдельным ресурсам для клиентов без 802.1x реализован через VLAN.
Функции L2 и L2+:
- Статическая маршрутизация.
- STP, RSTP, MSTP.
- 802.1q Tag VLAN.
- Агрегирование каналов: 802.3ad LACP, статическое, до 8 групп.
- Контроль потока 802.3x.
- Обнаружение петель.
- Зеркалирование CPU, портов.
- Изолирование портов.
- Ограничение скорости.
Оптимизацию работы видео- и голосовых приложений и интеллектуальное распределение сетевого трафика обеспечивает технология приоритизации данных QoS (IEEE 802.1p CoS/DSCP, 8 приоритетных очередей), голосовой VLAN, списки доступа ACL.
Коммутатор поддерживает Auto MDI/MDIX — определяет тип подключенного IP-устройства (для RJ-45) для работы с обычными и кроссовыми кабелями. Передача пакетов большого размера значительно улучшена за счет Jumbo-кадров на 9 кбайт. Дальность передачи данных по UTP-кабелю — 100 м. Общий бюджет PoE — 150 Вт. Потребляемая мощность с подключенными устройствами — 173.9 Вт, без них — 12.2 Вт (110 В, 60 Гц). Предусмотрено вентиляторное охлаждение, монтаж в стойку. Габариты — 294×180×44 мм. Рабочие температуры — 0 °C… +50 °C.
Комплектация:
- Коммутатор TL-SG2210MP.
- Кабель питания.
- Руководство по настройке.
- Набор креплений для установку в стойку.
- Резиновые ножки.
Технические характеристики TP-Link TL-SG2210MP
Аппаратные характеристики
Стандарты
IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.3az, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1x, IEEE 802.1p
Интерфейсы
8 портов 10/100/1000 Мбит/с (разъем RJ45) с поддержкой автосогласования и Auto MDI/MDIX
2 гигабитных SFP-слота
Сеть передачи данных
10BASE-T: неэкранированная витая пара категорий 3, 4, 5 (максимум 100 м)
100BASE-TX/1000Base-T: неэкранированная витая пара категорий 5, 5e или выше (максимум 100 м)
100BASE-X: MMF, SMF
1000BASE-X: MMF, SMF
Порты PoE (RJ-45)
стандарт: совместимы с 802.3af/at
порты PoE+: 8 портов
бюджет PoE: 150 Вт
Производительность
Полоса пропускания/кросс-шина
20 Гбит/с
Скорость передачи пакетов
14.9 mpps
Таблица MAC-адресов
8К
Jumbo-кадры
9 кбайт
Характеристики программного обеспечения
QoS (приоритизация данных)
приоритет 802.1p CoS/ DSCP
8 приоритетных очередей
режим приоритета очередей — SP (строгий приоритет), WRR (Weighted Round Robin)
Queue Weight Config
контроль пропускной способности — ограничение скорости для портов/потоков
плавная производительность
защита от сетевых штормов — несколько режимов контроля (kbps/ratio/pps), Broadcast/Multicast/Unknown-Unicast Control
Функции L2 и L2+
DHCP Relay — DHCP VLAN Relay
DHCP L2 Relay
агрегирование каналов — статическое агрегирование каналов, 802.3ad LACP, до 8 групп агрегирования на 8 портов
протокол STP — 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security: TC Protect, BPDU Filter/Protect, Root Protect
обнаружение петель (Loopback Detection)
управление потоком — 802.3x
зеркалирование — зеркалирование портов, зеркалирование CPU, One-to-One, Many-to-One, на основе потока, входящий трафик, исходящий трафик, весь трафик
протокол DLDP
802.1ab LLDP/ LLDP-MED
Мультивещание L2
511 IPv4, IPv6 общие Multicast-группы
IGMP Snooping — IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Static Group Config
Multicast VLAN Registration (MVR)
Multicast-фильтрация
MLD Snooping — MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Static Group Config
Limited IP Multicast (256 профилей, по 16 групп на профиль)
Поддержка IPv6
IPv6 Dual IPv4/IPv6
Multicast Listener Discovery (MLD) Snooping
обнаружение соседей IPv6
обнаружение пути максимальной единицы передачи (MTU)
протокол межсетевых управляющих сообщений (ICMP) версии 6
TCPv6/UDPv6
приложения IPv6 — клиент DHCPv6, Ping6, Tracert6, Telnet(v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, HTTP/HTTPS, IPv6 TFTP
Виртуальные сети
VLAN группы — максимум 4K VLAN-групп
802.1Q тег VLAN
MAC VLAN
протокол VLAN
GVRP
голосовой VLAN
Списки доступа (ACL)
поддержка до 230 записей
диапазон времени — отрезок времени, неделя, абсолютный диапазон, праздники
список управления доступом (ACL) по времени
список управления доступом (ACL) для MAC-адресов — MAC-адрес источника, MAC-адрес назначения, VLAN ID, приоритет пользователя, EtherType
список управления доступом (ACL) для IP-адресов — IP-адрес источника, IP-адрес назначения, IP-протокол, флаг TCP, порт источника TCP/UDP, порт назначения TCP/UDP, тип обслуживания DSCP/IP
список управления доступом (ACL) IPv6
комбинированный список управления доступом (ACL)
действия для правил — разрешение/запрет
действия для политик — зеркалирование, ограничение скорости, перенаправление, метка приоритизации (QoS) привязка правил ACL — привязка портов, привязка VLAN
действия с потоками — зеркалирование (на поддерживаемый интерфейс), перенаправление (на поддерживаемый интерфейс), ограничение скорости, метка приоритизации (QoS))
Безопасность
AAA (Authentication Authorization and Accountin)
802.1x — аутентификация по порту, аутентификация по MAC-адресу (Host), метод аутентификации включает PAP/EAP-MD5/EAP-TLS/EAP-TTLS/EAP-PEAP, поддержка аутентификации и учета RADIUS, гостевой VLAN, MAB
привязка IP/IPv6-MAC — 512 записей привязки, DHCP Snooping, DHCPv6 Snooping, ARP Inspection, обнаружение соседей
защита IP-адреса источника — 253 записи, IP-адрес источника + MAC-адрес источника
защита IPv6-адреса источника — 183 записи, IPv6-адрес источника + MAC-адрес источника
защита от DoS-атак
статическая/динамическая/постоянная защита порта — до 64 MAC-адресов на порт
защита от сетевых штормов Broadcast/Multicast/Unicast — kbps/ratio/pps
изолирование портов
защищенный веб-интерфейс HTTPS с SSLv3/TLS1.2
управление через защищенный интерфейс командной строки с SSHv1/SSHv2
контроль доступа по IP/порту/MAC
MIB
MIB II (RFC1213)
Bridge MIB (RFC1493)
P/Q-Bridge MIB (RFC2674)
клиент RADIUS Accounting MIB (RFC2620)
клиент RADIUS Authentication MIB (RFC2618)
Remote Ping, Traceroute MIB (RFC2925)
поддержка закрытых MIB TP-Link
RMON MIB (RFC1757, rmon 1, 2, 3, 9)
Управление
Приложение Omada
да
Централизованное управление
облачный контроллер Omada
аппаратный контроллер Omada (OC300)
аппаратный контроллер Omada (OC200)
программный контроллер Omada
Облачный доступ
да (через OC300, OC200, облачный контроллер Omada или аппаратный контроллер Omada)
Управление
графический веб-интерфейс интерфейс командной строки через telnet
SNMPv1/v2c/v3
SNMP Trap/Inform
RMON (группы 1, 2, 3, 9)
шаблон SDM
DHCP/BOOTP Client
Dual Image, Dual Configuration
мониторинг CPU
диагностика кабеля
EEE
системный журнал
SNTP
Основное
Сертификация
CE, FCC, RoHS
Системные требования
Microsoft® Windows® XP, Vista™ или Windows 7, Windows 8, Windows 10, MAC® OS, NetWare®, UNIX® или Linux
Количество вентиляторов
1
Физический разъём замка
да
Энергопотребление
12.2 Вт (110 В, 60 Гц) (без подключенного питаемого устройства)
173.9 Вт (110 В, 60 Гц) (с подключенным питаемым устройством 150 Вт)
Максимальное тепловыделение
41.63 БТЕ/час (без подключенного питаемого устройства)
539.35 БТЕ/час (с подключенным питаемым устройством 150 Вт)
Габаритные размеры
294×180×44 мм
Монтаж
в стойку
Рабочая температура, влажность
0 °С… +50 °С, 10 % ~ 90 % без конденсации
Температура хранения, влажность
-40 °С… +70 °С, 5 % ~ 90 % без конденсации
Комплект поставки
TL-SG2210MP
кабель питания
руководство по настройке
набор креплений для установку в стойку
резиновые ножки
