OSNOVO SW-80802/WLU

Описание OSNOVO SW-80802/WLU

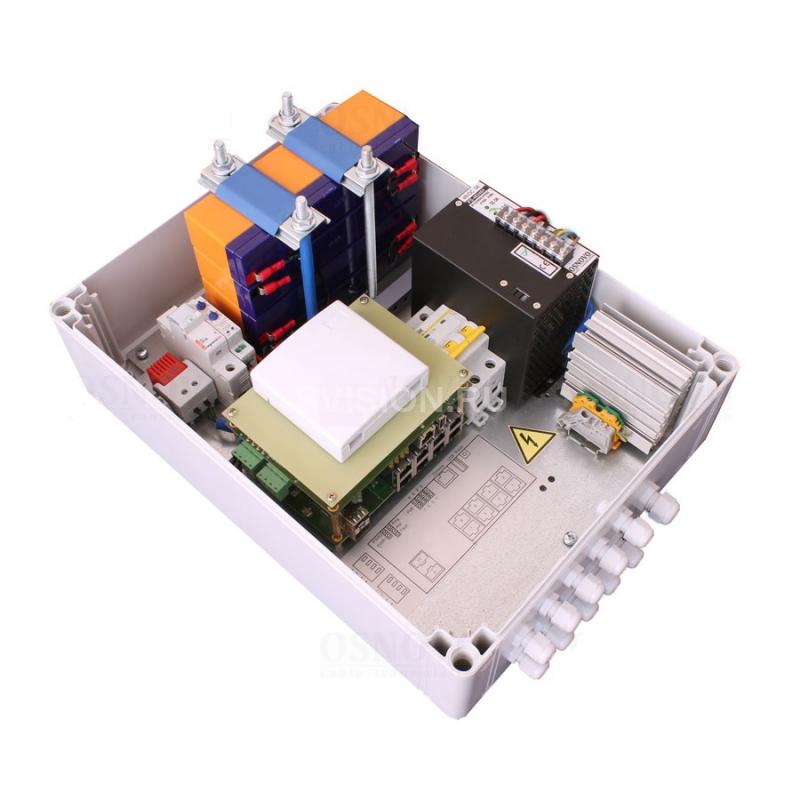

Уличный управляемый (L2+) PoE коммутатор Gigabit Ethernet на 10 портов SW-80802/WLU c термостабилизацией и резервным питанием предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном температур. Уличный коммутатор SW-80802/WLU оснащен 8 PoE Gigabit Ethernet (10/100/1000Base-T) портами к каждому из которых можно подключать сетевые устройства на скорости до 1000 Мбит/с. PoE (Power Over Ethernet) позволяет передавать данные вместе с питанием по кабелю витой пары к сетевым устройствам. Максимальная мощность PoE – 30Вт на порт, а суммарная выходная мощность составляет 240Вт (8 портов по 30Вт). Помимо этого, в уличном коммутаторе SW-80802/WLU предусмотрено 2 SFP порта (1000Base-X) – для обеспечения связи по оптоволоконному кабелю на скорости до 1 Гбит/с. Для связи по оптоволоконному кабелю необходимо использовать промышленные SFP модули со скоростью 1,25 Гбит/с (не входят в комплект поставки). Уличный коммутатор SW-80802/WLU настраивается через WEBинтерфейс и имеет множество функций L2, L2+ уровня, таких как VLAN, QOS, LACP, SNMP, IGMP Snooping и др. Высокая надежность сети, построенной на базе уличных коммутаторов SW-80802/WLU, достигается за счет использования RSTP, MSTP (протоколы быстрого развертывания дерева, защита от сетевых петель) и ERPS (топология «кольцо»). В коммутаторе SW-80802/WLU реализована функция антизависания PoE (PoE Keep Alive), позволяющая дистанционно контролировать сетевую активность подключенных PoE устройств. Если подключенное устройство в течение заданного времени перестает отвечать на запросы, коммутатор перезагружает PoE порт. Кроме того, уличный коммутатор SW-80802/WLU распознает тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных (Auto Negotiation), что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые). Уличный коммутатор SW-80802/WLU оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля. Уличный коммутатор SW-80802/WLU с успехом может быть использован в самых различных сферах применения (видеонаблюдение, организация сети и т.д.), где требуется объединить до 8 сетевых устройств в одну сеть и запитать их по PoE в условиях эксплуатации вне помещений. Особенности оборудования

Уличное исполнение, диапазон рабочих температур -50…+50°С, степень защиты IP66;

Система термостабилизации и резервное питание (АКБ - 2Ач).

8 коммутируемых Gigabit Ethernet (10/100/1000Base-T) портов с PoE;

Максимальная выходная мощность PoE – 30Вт на порт;

Суммарная мощность PoE – 240Вт на 8 портов;

Функция антизависания PoE устройств PoE Keep Alive;

2 SFP порта (1000Base-X) – для передачи Ethernet по оптике с помощью SFP-модулей (в комплект не входят);

Поддержка функций L2, L2+ уровня (VLAN, QOS, SNMP, IGMP Snooping и т.д.);

Настройка и управление через WEB-интерфейс/Telnet/SNMP;

Высокая надежность сети (RSTP, MSTP, ERPS, LACP);

Автоматическое определение MDI/MDIX;

Размер таблицы MAC-адресов: 16К;

Размер буфер пакетов: 12 МБ;

Пропускная способность коммутационной матрицы: 20 Гбит/с;

Оптический кросс для удобства подключения оптоволоконного кабеля. Cфера применения Комплектация

1. Уличный коммутатор SW-80802/WLU – 1шт
2. Оптическая розетка – 1шт
3. Пигтейлы SM SC/UPC – 2шт
4. Комплект деталей защиты сростка оптоволокна (КДЗС) – 2шт
5. Плавкая вставка – предохранитель – 2шт.
6. Набор гермовводов – 1шт.
7. Краткое руководство по эксплуатации –1шт
8. Руководство по эксплуатации на CD –1шт
9. Упаковка – 1шт

Технические характеристики OSNOVO SW-80802/WLU

• Артикул: 13162
• Назначение: Уличный коммутатор
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 30
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод A 1/2(+), 3/6(-)
• Управление: да
• Топологии подключения: звезда каскад кольцо
• Функция антизависания Poe-устройств: да
• Буфер пакетов: 12 МБ
• Таблицы MAC-адресов: 16 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9.6 КБ
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: Web management – управление через Web-интерфейс CLI Telnet SNMP
• Индикаторы: PWR - индикатор подключения БП LNK/ACT – индикаторы Ethernet FX1, FX2 - активность оптических SFP портов
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE): НД
• Система резервного питания: да
• Система термостабилизации: да
• Охлаждение: -
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: НД
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x400x187
• Дополнительно: В комплекте оптическая розетка, КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Корпус из поликарбоната
