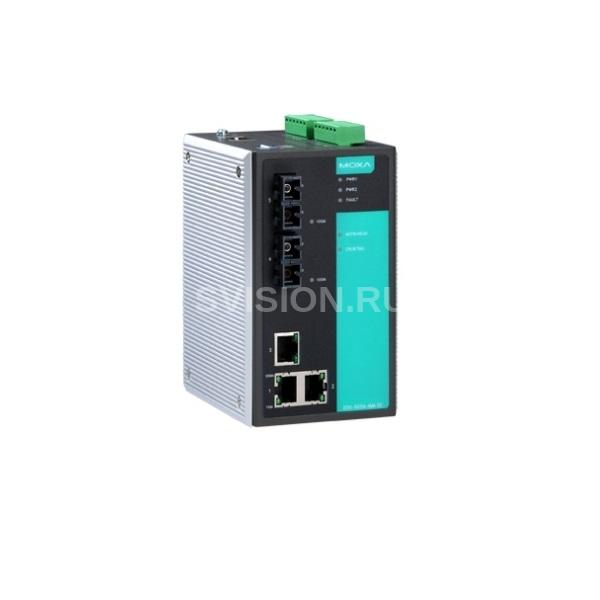

MOXA EDS-505A-MM-SC

Описание MOXA EDS-505A-MM-SC

MOXA EDS-505A-MM-SC - управляемый коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно), разъем ST. Серия промышленных Ethernet-коммутаторов. EtherDevice Switch 508 –это семейство интеллектуальных управляемых коммутаторов, поддерживающее резервирование сетей связи и разработанное для использования в системах промышленной автоматики. Рабочая температура, град. C0 ~ 60.

Технические характеристики MOXA EDS-505A-MM-SC

• СтандартыIEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP
• Промышленные протоколы EtherNet/IP, Modbus/TCP
• Протоколы управления IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
• Протоколы фильтрации 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
• Протоколы резервирования STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
• Протоколы синхронизации времени SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Количество приоритезированных очередей 4

• Максимальное количество VLAN64
• Диапазон VLAN ID1 ~ 4094
• Количество групп IGMP256

• Общее количество портов 5
• Разъемы для витой парыRJ45

• Витая пара (разъем RJ-45)3

• Многомодовое оптоволокно (разъем SC)2

• Возможность резервирования связи Резервированное кольцо Turbo Ring "Связующее дерево" Spanning Tree Turbo Chain

• Длина волны 1300 нм
• Мощность передатчика, дБм - 20
• Чувствительность приёмника, дБм - 32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм - 6

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по портуПри помощи реле, по E-Mail, по SNMP

• Дискретные входы 2
• Напряжение лог. \"1\"+13 ~ +30 В
• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА 8

• Релейные выходы 2
• Нагрузочная способность реле до 1 А при 24 В

• Управление коммутатором Консоль RS-232
• Разъем консоли RS-232RJ45
• DIP-переключателиTurbo Ring, Master, Coupler, Reserve

• Светодиодные индикаторыPWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.)
• Потребление тока 0.35 А при 24 В
• Возможность подключения резервного источника электропитания -Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности -Есть

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

• БезопасностьUL508;EN 60950-1;UL 60950-1;CSA C22.2 No. 60950-1
• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A
• Применение в морских системах DNV;GL
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-2 (ESD) Level 3 EN 61000-4-4 (EFT) Level 2
• Среднее время наработки на отказ (MTBF), часов 352000

• Габаритные размеры, мм 80 x 135 x 105
• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто,1040 г

• Монтаж На DIN-рейку настольный/настенный (опционально)

• Комплект поставки Устройство документация и ПО на CDзаглушки для неиспользуемых портов краткое руководство пользователя переходник с RJ45 на DB9
