D-Link DL-DGS-1210-28/ME/A2B

Описание D-Link DL-DGS-1210-28/ME/A2B

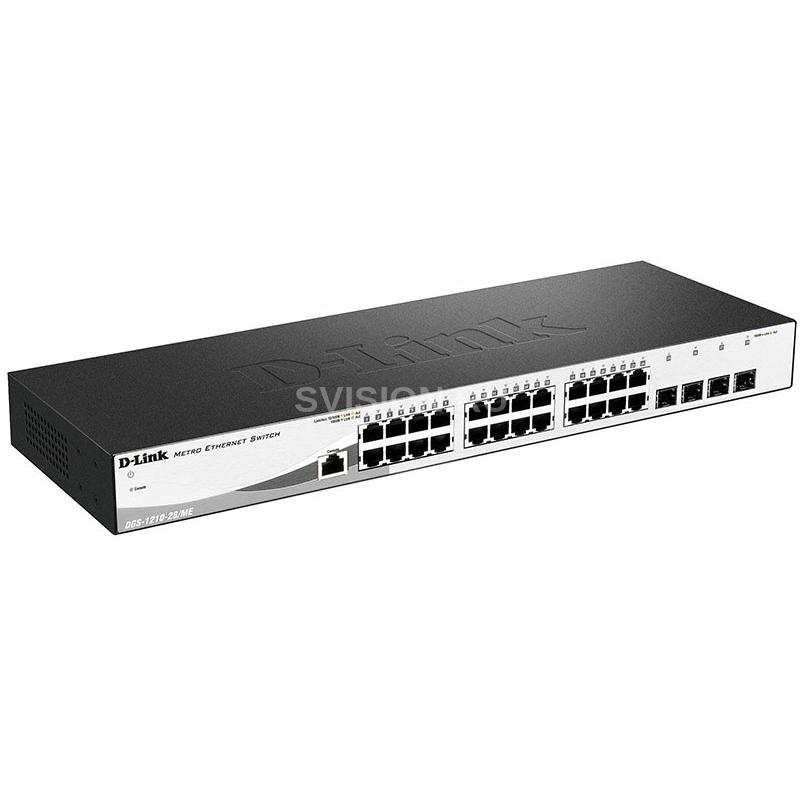

DGS-1210-28/ME - управляемый L2 коммутатор с 24 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP.

Коммутатор DGS-1210-28/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 24 портами 10/100/1000Base-T для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз. DGS-1210-28/ME поддерживает Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика.

Отказоустойчивость/высокая производительность

Коммутатор DGS-1210-28/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. DGS-1210-28/ME также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы нескольких портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данный коммутатор поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов их обработки Strict и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адреса, IPv4/IPv6-адреса, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Auto Voice VLAN

Коммутатор DGS-1210-28/ME поддерживает Auto Voice VLAN. Данный функционал позволяет автоматически распознавать в общей сети VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Voice VLAN обеспечивает стабильную работу VoIP-приложений и качественную передачу аудио-трафика вне зависимости от общей загруженности сети.

Безопасность и аутентификация

DGS-1210-28/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для управления доступом к сети. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Функции управления

Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным шагом 64 Кбит/с для входящего трафика. DGS-1210-28/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка

DGS-1210-28/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря  поддержке данного функционала коммутатор DGS-1210-28/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. Функция IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик передается в отдельной VLAN с целью эффективного расходования полосы пропускания. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Технические характеристики D-Link DL-DGS-1210-28/ME/A2B

Модель DGS-1210-28/ME DGS-1210-28/ME DGS-1210-28/ME/P Аппаратная версия А1, А2 B1,B21 B1,B22 Аппаратное обеспечение Размер • Установка в 19-дюймовую стойку • Высота 1U Интерфейсы • 24 порта 10/100/1000Base-T • 4 порта 1000Base-X SFP • Консольный порт с разъемом RJ-45 Индикаторы • Power • Console • Link/Activity/ Speed (на порт) • Power • Console • Link/ Activity/Speed (на порт) • RPS • Power • Console • Link/Activity / Speed (на порт) • RPS Сетевые кабели • UTP категории 5, 5e (макс. 100 м) Разъем питания • Разъем для подключения питания (переменный ток) • Разъем для подключения питания (переменный ток) • Разъем для подключения RPS3 • Разъем для подключения питания (переменный ток) • Разъем для подключения внешней свинцово-кислотной аккумуляторной батареи DC 12 В3 с возможностью подзарядки и контроля ее напряжения Функционал Стандарты и функции • IEEE 802.3 10Base-T Ethernet (медная витая пара) • IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара) • IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара) • IEEE 802.3az Energy Efficient Ethernet • Автоматическое согласование скорости • Управление потоком IEEE 802.3x • IEEE 802.3z 1000Base-X • Автоматическое определение MDI/MDIX на всех медных портах Дуплексный режим • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с Производительность Коммутационная матрица • 56 Гбит/с Метод коммутации • Store-and-forward Размер таблицы МАС-адресов • 16K записей Макс. скорость перенаправления 64-байтных пакетов • 41,7 Mpps Объем оперативной памяти • 128 МБ DDR3 • 256 МБ DDR3 • 256 МБ DDR3 Буфер пакетов • 1,5 МБ Флэш-память • 32 МБ Jumbo-фрейм • 9216 байт Программное обеспечение Функции уровня 2 • Таблица MAC-адресов: 16К записей • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Фильтрация BPDU - Root Restriction • Поддержка Ethernet Ring Protection Switching (ERPS, ITU-T G.8032) (только для DGS-1210-28/ME/B и DGS-1210-28/ME/P/B) • Функция Loopback Detection • Зеркалирование портов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика • L2 Protocol Tunneling (L2PT) • RSPAN • Link aggregation - 802.3ad - Макс. 8 групп на устройство/8 портов на группу Многоадресная рассылка уровня 2 • IGMP Snooping - IGMP v1/v2 Snooping, v3 awareness - Фильтрация/аутентификация IGMP - Поддержка 1024 групп - IGMP Snooping Fast Leave на основе VLAN/узла - Report Suppression - IGMP Querier • MLD Snooping - MLD v1, MLD v2 awareness - Поддержка 512 групп VLAN • 802.1Q Tagged VLAN • Группы VLAN - Макс. 4094 VLAN • VLAN на основе портов • GVRP • Asymmetric VLAN • Макс. 256 динамических VLAN • 802.1v Protocol VLAN • VLAN Trunking • VLAN на основе MAC-адресов • Q-in-Q на основе портов • Q-in-Q Selective • ISM VLAN • Voice VLAN Функции уровня 3 • Макс. 256 записей ARP • Поддержка 255 статических записей ARP • Поддержка Gratuitous ARP • Количество IP интерфейсов: 4 • Маршрут по умолчанию • Статическая маршрутизация: - Поддержка 60 статических маршрутов IPv4 - Поддержка 30 статических маршрутов IPv6 Качество обслуживания (QoS) • CoS на основе: - Порта коммутатора - Очередей приоритетов 802.1p - VLAN ID - MAC-адреса - IPv4/IPv6-адреса - DSCP - TOS - Типа протокола - TCP/UDP-порта - Класса IPv6-трафика • Управление полосой пропускания - На основе порта (входящее, с минимальным шагом до 64 Кбит/с) - На основе потока (входящее, с минимальным шагом до 64 Кбит/с) - Для выходной очереди (с минимальным шагом до 64 Кбит/с)4 • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) • 8 выходных очередей Списки управления доступом (ACL) • ACL на основе - Порта коммутатора - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - TOS - IPv4/v6-адреса - DSCP - Типа протокола - Номера порта TCP/UDP для IPv4/IPv6 - ICMP - Класса трафика IPv6 - На основе содержимого пакета • До 768 правил доступа для входящего трафика • Действие ACL (разрешить/запретить/зеркалирование) • ACL на основе времени • Статистика ACL • Фильтрация интерфейса CPU AAA • 802.1X - Управление доступом на основе узлов - Управление доступом на основе портов • Guest VLAN • MAC-аутентификация на основе узлов • Поддержка Microsoft® NAP • Ведение учетных записей RADIUS/TACACS+ • 4 уровня учетной записи пользователя • Управление доступом на основе MAC-адресов - Макс. 512 записей при использовании локальной базы данных • Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных Безопасность • SSH v2 • SSL v1/2/3 • Port Security (до 64 MAC-адресов на порт) • IP-MAC-Port Binding (IMPB) - Проверка ARP-пакетов - Проверка IP-пакетов - DHCP Snooping IPv6 • Защита от широковещательного/многоадресного/ одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening • Фильтрация DHCP-клиентов • Защита от атак BPDU • Предотвращение атак DoS • Сегментация трафика OAM • 802.3ah Ethernet Link OAM (EFM) - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP) - 802.3ah D-Link extension: D-link Unidirectional • Link Detection (DULD), (Системный журнал и SNMP) • Диагностика кабеля • Dying Gasp (только для DGS-1210-28/ME/B и DGS-1210-28/ME/P/B) • Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring) • 802.1ag CFM4 Управление • Web-интерфейс (поддержка IPv4/IPv6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент (поддержка IPv4/IPv6) • TFTP-клиент (поддержка IPv4/IPv6) • Регистрация команд • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1 • RMON v2 • LLDP • BootP/DHCP-клиент • Автоматическая настройка DHCP • Конфигурационный файл в текстовом формате • Trusted Host • DHCP relay (IPv4/IPv6) - DHCP relay agent/local relay - DHCP relay option 12, 37, 38 - DHCP relay option 82 • Добавление тега PPPoE Circuit-ID • Trap/alarm/log severity control • Мониторинг CPU • SNTP • Команды отладки • Восстановление пароля • Шифрование пароля • sFlow • Хранение двух образов программного обеспечения (dualimage) • Поддержка Real Time Clock (RTC) (только для DGS-1210-28/ME/B и DGS/1210-28/ME/P/B) • До 14 одновременных сессий telnet/ssh/console • FTP-клиент (поддержка IPv4/IPv6) MIB • RFC1213 MIB II • RFC1493 Bridge MIB • RFC1907 SNMPv2 MIB • RFC1757, 2819 RMON MIB • RFC2021 RMONv2 MIB • RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC2674, 4363 802.1p MIB • RFC2233, 2863 IF MIB • RFC2618 RADIUS Authentication Client MIB • RFC2620 RADIUS Accounting Client MIB • RFC2925 Ping & Traceroute MIB • D-Link ZoneDefense MIB IETF • RFC768 UDP • RFC791 IP • RFC792 ICMPv4 • RFC2463, 4443 ICMPv6 • RFC793 TCP • RFC826 ARP • RFC2474, 3260 определение поля DS в заголовке IPv4 и IPv6 • RFC1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC2571, RFC2572, RFC2573, RFC2574 SNMP IPv6 • RFC1981 Path MTU Discovery • RFC2460 IPv6 • RFC2461, 4861 Neighbor Discovery • RFC2462, 4862 IPv6 Stateless Address Auto-configuration • RFC2464 IPv6 Neighbor over Ethernet and definition • RFC3513, 4291 IPv6 addressing architecture • RFC2893, 4213 Dual Stack IPv4/IPv6 • RFC3484 Default Address Selection Физические параметры Размеры (Д x Ш x В) • 440 x 140 x 44 мм Вес • 1,66 кг • 2,21 кг • 2,21 кг Условия эксплуатации Питание • 100-240 В переменного тока, 50/60 Гц Макс. потребляемая мощность • 22,5 Вт • 19,14 Вт • 19,14 Вт Потребляемая мощность в режиме ожидания • 100 В: 17,65 Вт • 240 В: 17,84 Вт • 100 В: 7,87 Вт • 240 В: 8,21 Вт • 100 В: 7,87 Вт • 240 В: 8,21 Вт Тепловыделение • 76,59 БТЕ/час • 60,12 БТЕ/час • 60,12 БТЕ/час MTBF (часы) • 388 138 • 497 918 • 497 918 Уровень шума • 0 дБ Защита от статического электричества • Поддержка защиты от статического электричества на всех Ethernet-портах (стандарт IEC61000-4-5) Характеристики внутреннего блока питания • 24 Вт (выход: 12 В/2 А) • 24 Вт (выход: 12 В/2 А) • 54 Вт (выход: 12 В/3,8 А, 13,6 В/0,6 А) Система вентиляции • Пассивная Температура • Рабочая: от -30 до 50 °C • Хранения: от -40 до 70 °C Влажность • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата Комплект поставки • Коммутатор DGS-1210-28/ME • Кабель питания • Фиксатор для кабеля питания5 • Консольный кабель с разъемом RJ-455 • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке5 Прочее EMI • FCC Class A • CE Class A • VCCI • BSMI • CCC Безопасность • CE • LVD • UL • CB

1DGS-1210-28/ME/B2 отличается от DGS-1210-28/ME/B1 дизайном вентиляционных отверстий. 2DGS-1210-28/ME/P/B2 отличается от DGS-1210-28/ME/P/B1 дизайном вентиляционных отверстий. 3Не входит в комплект поставки. 4Только для ревизии B1. 5Не входит в комплект поставки DGS-1210-28/ME/A2B Примечание: ПО последней версии (v7.00) для аппаратной версии B1 не поддерживает обратную совместимость с аппаратной версией A1.
