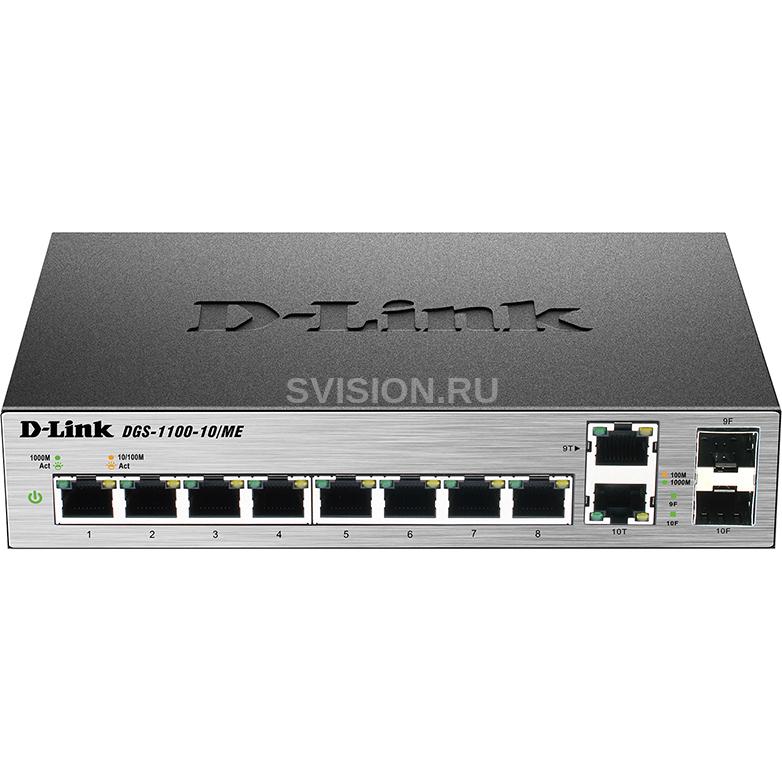

D-Link DGS-1100-10/ME/A2A

Описание D-Link DGS-1100-10/ME/A2A

DGS-1100-10/ME - управляемый L2 коммутатор с 8 портами 10/100/1000Base-T и 2 комбо-портами 100/1000Base-T/SFP.

Настраиваемый коммутатор DGS-1100-10/ME оснащен 8 портами 10/100/1000Base-T и 2 комбо-портами и предназначен для развертывания сетей Metro Ethernet. DGS-1100-10/ME выполнен в прочном и надежном корпусе и поддерживает функции Multicast для IPTV-приложений. Ethernet-порты оснащены встроенной защитой от статического электричества до 6 кВ. Наличие оптического порта SFP предоставляет возможность построения сетей FTTx.

Multicast

DGS-1100-10/ME предоставляет возможность работы с IPTV-сервисами  или любыми другими, основанными на передаче многоадресного трафика, пользующимися растущим спросом на рынке, благодаря поддержке таких функций как IGMP Snooping, Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам), ISM VLAN и MLD Snooping. Использование данных функций позволяет обеспечить оптимальную полосу пропускания с сохранением высокого качества передачи данных. Функция Limited IP Multicast позволяет создать профили многоадресной рассылки и связать их с портом или диапазоном портов для  того, чтобы разрешить или отклонить запросы на подключение к той или иной группе (каналу), отправляемые пользователями. Использование профилей значительно упрощает управление IPTV сервисом в случае, если пользователь меняет пакет услуг. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) требуется настройка как на коммутаторе доступа, так и на L3 коммутаторе уровня агрегации. Экономия полосы пропускания достигается в случае просмотра одного и того же канала клиентами в разных VLAN, при этом не требуется отдельная копия многоадресного трафика для каждого из них в случае использования ISM VLAN. Функция MLD Snooping улучшает эффективность многоадресной рассылки и позволяет сократить расходы при переходе к IPv6.

Безопасность

DGS-1100-10/ME поддерживает также и функции безопасности. Благодаря использованию механизма Static MAC можно разрешить доступ только авторизованным устройствам. Port Security позволяет ограничить количество MAC-адресов, изучаемых на порту, и предотвратить flood-атаки, направленные на переполнение таблицы коммутации.

Высокая производительность и отказоустойчивость

Коммутатор DGS-1100-10/ME поддерживает широкий набор функций, обеспечивающих бесперебойную работу и упрощающих управление. Поддержка Loopback Detection предотвращает образование петель в сети. DGS-1100-10/ME также поддерживает QoS (Quality of Service). Пакеты можно классифицировать на основе содержимого и распределять в очереди с разным приоритетом обработки. Механизм приоритезации помогает дифференцировать трафик на основе требований к качеству обслуживания. Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом в 16 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего трафика.

Аутентификация

DGS-1100-10/ME поддерживает аутентификацию 802.1x на основе порта/узла, а также аутентификацию на основе локальной базы или RADIUS-сервера. Администраторы также могут поместить неавторизованных пользователей в Guest VLAN и назначить им ограниченные права доступа.

Управление

Настройка коммутатора может быть выполнена через Telnet, SNMP и HTTP. Удобный Web-интерфейс обеспечивает простоту управления. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и  характеристиках, таким образом, в соответствии с результатом поиска можно легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии.

Поиск и устранение неисправностей

Коммутатор DGS-1100-10/ME позволяет администраторам выполнять быструю диагностику, поиск и устранение неисправностей. Функция диагностики позволяет определить длину подключенного кабеля, а также отобразить информацию о его состоянии. Поддержка данной функции обеспечивает удобный поиск и устранение проблем. Помимо этого, DGS-1100-10/ME поддерживает стандарт IEEE802.3ah, протокол канального уровня, предоставляющий администраторам возможность мониторинга состояния сети и быстрого обнаружения неисправностей на портах коммутатора.

Технические характеристики D-Link DGS-1100-10/ME/A2A

Аппаратное обеспечение Оперативная память • 128 МБ Flash-память • 16 МБ Интерфейсы • 8 портов 10/100/1000Base-T • 2 комбо-порта 100/1000Base-T/SFP Индикаторы • Power • Link/Activity/Speed (на порт) Кнопки • Кнопка Power • Кнопка Reset Разъем питания • Разъем для подключения питания (переменный ток) Функционал Стандарты и функции • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3az Energy-Efficient Ethernet • Управление потоком IEEE 802.3x Производительность Коммутационная матрица • 20 Гбит/с Метод коммутации • Store-and-forward Размер таблицы МАС-адресов • 8K записей Макс. скорость перенаправления 64-байтных пакетов • 14,88 Mpps Буфер пакетов • 512 КБ Jumbo-фрейм • До 10 Кбайт Программное обеспечение Функции уровня 2 • Таблица MAC-адресов: 8K • Управление потоком - 802.3x - Предотвращение блокировок HOL • Функция Loopback Detection • Зеркалирование портов - One-to-One, Many-to-One - Поддержка 4 групп зеркалирования Многоадресная рассылка уровня 2 • IGMP Snooping - IGMP v1/v2 Snooping, v3 Awareness - Поддержка 256 групп - IGMP Snooping Fast Leave на основе порта • Аутентификация IGMP • MLD Snooping - MLD v1/v2 Snooping - Поддержка 256 групп MLD Snooping (используемых совместно с IGMP Snooping) - MLD Snooping Fast Leave на основе узла - Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам) VLAN • 802.1Q Tagged VLAN • Группы VLAN - Поддержка 128 статических групп VLAN • Управляющий VLAN • VLAN на основе порта • ISM VLAN • Double VLAN (Q-in-Q) - Q-in-Q на основе порта Качество обслуживания (QoS) • 8 очередей на порт • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) • CoS на основе: - 802.1p - DSCP • Управление полосой пропускания - На основе порта (входящее/исходящее, с минимальным значением 16 кбит/с) Списки управления доступом (ACL) • ACL на основе: - Порта коммутатора - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - TOS - IPv4/v6-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта для IPv4/IPv6 - ICMP - Класса IPv6-трафика • Фильтрация интерфейса CPU • До 150 профилей и 250 правил доступа для входящего трафика Безопасность • Port Security - Поддержка до 64 MAC-адресов на порт • Сегментация трафика • Защита от широковещательного/многоадресного/ одноадресного шторма • D-Link Safeguard Engine OAM • Диагностика кабеля • 802.3ah • 802.3ah D-Link Unidirectional Link Detection (DULD) AAA • Аутентификация 802.1X - Управление доступом на основе порта/узла • Гостевой VLAN • Поддержка локальной базы/RADIUS-сервера • Поддержка учетных записей RADIUS/TACACS+ • 3 уровня прав доступа пользователей Управление • Web-интерфейс • Интерфейс командной строки (CLI) • Telnet-сервер • TFTP-клиент • SNMP - Поддержка v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1: - Поддержка групп 1, 2, 3, 9 • LLDP • DHCP-клиент • DHCP Auto-Configuration • DHCP Relay для IPv4/IPv6 • DHCP Relay Option 37/82 • Добавление тега PPPoE Circult-ID • SNTP • Просмотр загрузки CPU • Шифрование паролей Стандарты MIB/RFC • RFC768 UDP • RFC791 IP • RFC792,2463, 4443 ICMPv4 • RFC793 TCP • RFC826 ARP • RFC 2474, 3260 Definition of the DS Field in the IPv4 and IPv6 Header • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC2571, RFC2572, RFC2573, RFC2574 SNMP • RFC1981, RFC2460, RFC2461, 4861, RFC2462, 4862, RFC2464, RFC3513, 4291, RFC2893, 4213 • RFC1213 MIB II • RFC1493 Bridge MIB • RFC1907 SNMPv2 MIB • RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC 2233, 2863 IF MIB • RFC 2618 RADIUS Authentication Client MIB • RFC2620 RADIUS Accounting Client MIB • Private MIB Физические параметры Размеры (Д x Ш x В) • 190 x 120 x 38 мм Вес • 0,63 кг Условия эксплуатации Питание • 100-240 В переменного тока, 50/60 Гц с выходной мощностью 12В/1А Максимальная потребляемая мощность • 7,9 Вт Потребляемая мощность в режиме ожидания • 3,4 Вт Тепловыделение • 7,9 Вт (26,97 БТЕ/час) MTBF (часы) • 706 061 Уровень шума • 0 дБ Система вентиляции • Пассивная Температура • Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C Влажность • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата Комплект поставки • Коммутатор DGS-1100-10/ME • Адаптер питания • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке Прочее Безопасность • CE LVD • UL/cUL • CB • BSMI EMI • CE Class В • FCC Class В • VCCI • BSMI
