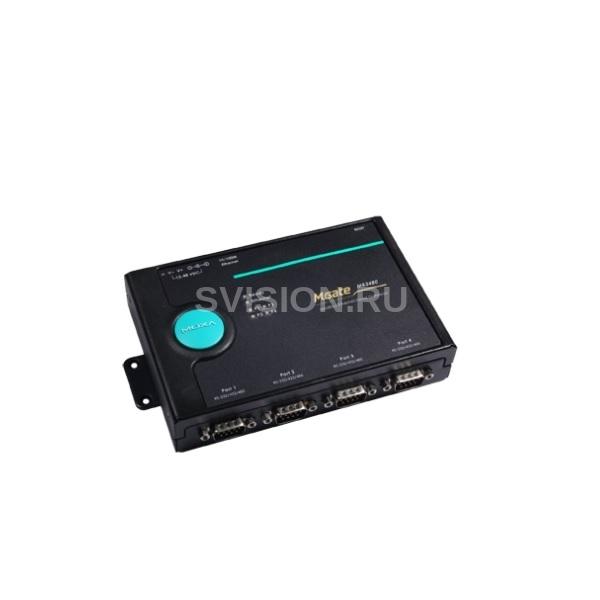

MOXA MGate MB3480

Описание MOXA MGate MB3480

MOXA MGate MB3480 - это 4-портовые Modbus-шлюзы, предназначенные для преобразования протоколов Modbus TCP и Modbus RTU/ASCII. Они используются для контроля последовательных ведомых устройств ведущими Ethernet-устройствами или для контроля Ethernet-ведомых устройств последовательными ведущими устройствами. Одновременно можно подключить до 16 TCP ведущих и до 124 последовательных ведомых устройств.

Технические характеристики MOXA MGate MB3480

• Протокол Modbus RTU/ASCII Slave/Master
• Количество портов 4
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Разъемы DB9 "папа"
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

• Бит данных 7, 8
• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 2
• Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

• Количество портов 1
• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы Modbus TCP
• Гальваническая изоляция, кВ 1.5

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль
• Утилита MGate Manager Suite
• Кнопка Reset Есть

• Рабочее напряжение 12 ~ 48 В (пост.)
• Потребление тока 385 мА (при 12 В)
• Разъем электропитания Клеммы, концентрический штекер

• Рабочая температура, град. C0 ~ 55
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

• Безопасность EN 60950-1; UL 60950-1
• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 295812

• Габаритные размеры, мм 35.5 x 102.7 x 157.2
• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 740
• Монтаж Настольный/настенный; на DIN-рейку (опционально)
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, блок питания.
