WRline WR-PL-24-C5E-SH-D

Описание WRline WR-PL-24-C5E-SH-D

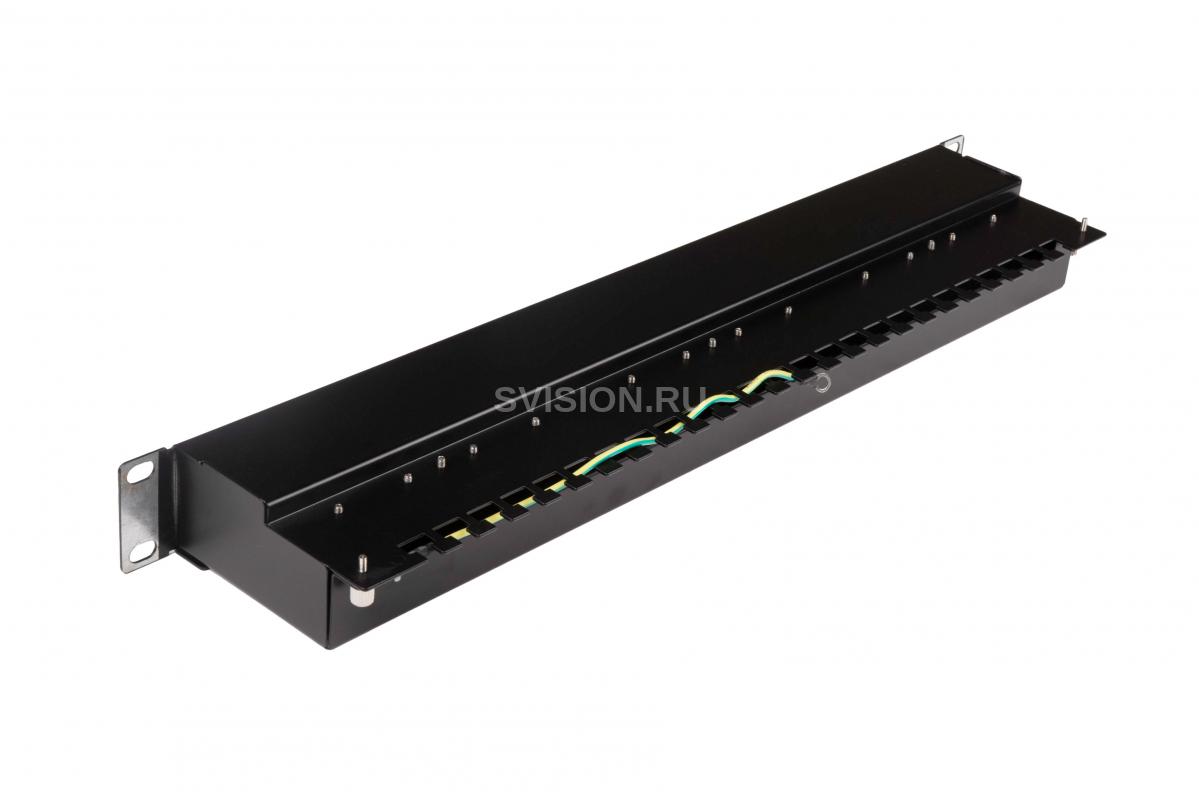

Полностью экранированная коммутационная панель (патч-панель) WRline категории 5е на 24 порта предназначена для установки в 19’’ телекоммуникационные шкафы и стойки и служит для терминирования кабелей СКС или других систем связи. В сочетании с экранированными кабелями такая панель позволяет защитить каналы связи от возможных электромагнитных помех. Выполнена в металлическом корпусе с быстросъемной крышкой. Порты пронумерованы с фронтальной стороны, также есть специальные поля для маркировки. На тыльной стороне панели находятся контакты Dual IDC с цифровой нумерацией и цветной маркировкой по стандартам T568 А и B. Для заделки проводников можно использовать ножи типов 110 и Krone. Для облегчения монтажа и укладки кабелей в комплект поставки входит съемный задний организатор.

Технические характеристики WRline WR-PL-24-C5E-SH-D

Категория (TIA/EIA) 5e Объем 0.0049 Высота упаковки (мм) 60 Ширина упаковки (мм) 510 Глубина упаковки (мм) 95 Вес, кг 1.57 Ширина (мм) 482 Высота (мм) 45 Количество портов 24 Тип разъема RJ45 Температура эксплуатации +5 °C ... +60 °C Вид продукции патч-панель 19-дюймовая Монтажная высота 1U Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive Комплектация Патч-панель – 1 шт.Стяжка нейлоновая – 48 шт.Комплект крепежа (винт, шайба, гайка М6) – 4 шт. Допустимый калибр проводников 22 – 25 AWG однопроволочные Масса без упаковки (кг) 1.22 Глубина (мм) 93 Контактное сопротивление (макс.) 20 мОм Материал печатной платы (PCB) двухслойный стеклотекстолит (FR-4) 1,6 мм Материал корпуса сталь 1,6 мм Материал IDC-контактов фосфористая бронза с покрытием 2,54 мкм сплава олова Материал контактов RJ-45 фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки Материал разъемов для печатной платы АБС-пластик (UL-94V-0) Материал разъемов RJ-45 АБС-пластик, UL-94V-0 Вес упаковки (кг) 1.46 Объем упаковки (куб. м) 0.005 Температура хранения -40 °C ... +70 °C Температура монтажа 0 °С ... +50 °С Количество циклов коммутации (мин.) 750 Усилие удержания разъема 50 Н (мин.)
