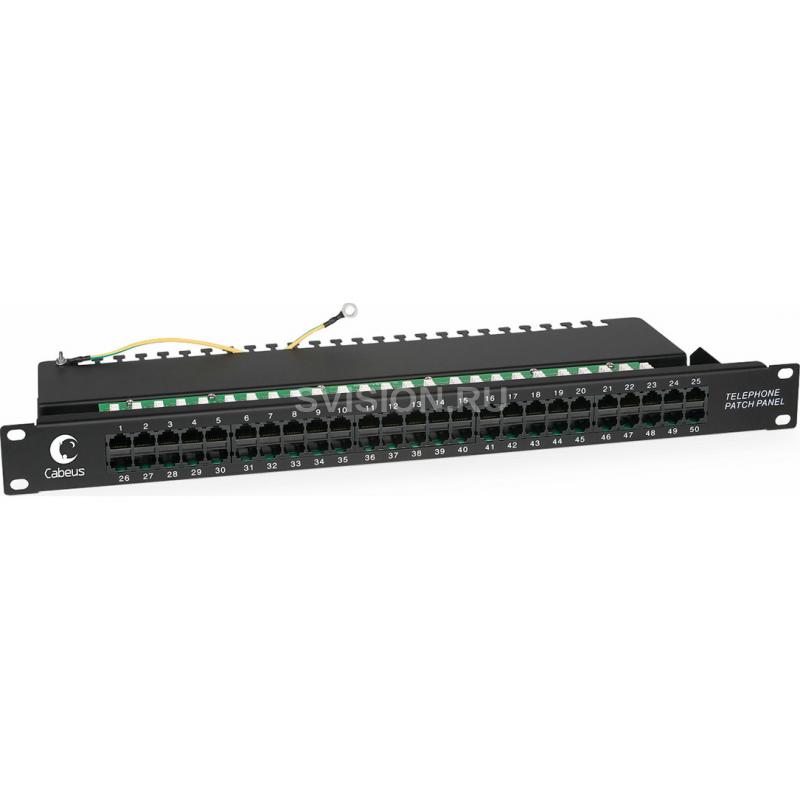

Cabeus PL-50-TEL-Dual IDC Патч-панель 19" (1U), 50 портов RJ-45, Dual IDC (телефонная раскладка)

Код: 7003c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Используется для телефонной подсистемы. С лицевой стороны все порты пронумерованы. Имеет 50 портов на 1U. С тыльной стороны патч-панели размещены контакты типа Dual IDC. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходит нож тип 110 и Krone. Патч-панель имеет встроенный задний организатор для фиксации кабелей.

Описание

• Тип установки: шкаф или стойка 19''
• Высота: 1U (50 портов)
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Пластиковые стяжки для кабеля
• Стяжка нейлоновая – 4шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, EN 50173

Пример монтажа в наполные шкафы Cabeus

Технические характеристики Cabeus PL-50-TEL-Dual

Технические характеристики

Параметр Значение Ширина (мм) 438 Ширина с креплением (мм) 482 Высота (мм) 45 Глубина / Длина (мм) 165 Вес (кг) 1,42 Вес в упаковке (кг) 1,72 Ширина упаковки (мм) 530 Длина упаковки (мм) 190 Высота упаковки (мм) 50 Объем (м3) 0,005



Электрические характеристики

Параметр Значение Контактное сопротивление 20 мОм Сопротивление изоляции 500 МОм



Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• IDC контакты на подключение 2-пар кабеля
• Цифровая маркировка портов с лицевой стороны панели
• Цифровая маркировка контактов с обратной стороны панели
• Встроенный задний кабельный организатор

Поддерживаемые приложения

• 10BASE-T, ATM-25, ATM-51
