TWT-5EUTP10-OUT

Описание TWT-5EUTP10-OUT

Кабель TWT UTP, 10 пар, Кат.5e, для внешней прокладки, 305 метров на катушке

Артикул: TWT-5EUTP10-OUT

Кабель состоит из 10-ти пар одножильных медных проводников. Диаметр проводника 24AWG.

Отвечает требованиям категории 5e.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Витые пары собраны вокруг уплотнительного элемента и заключены в общую оболочку из ПЭ (PE).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

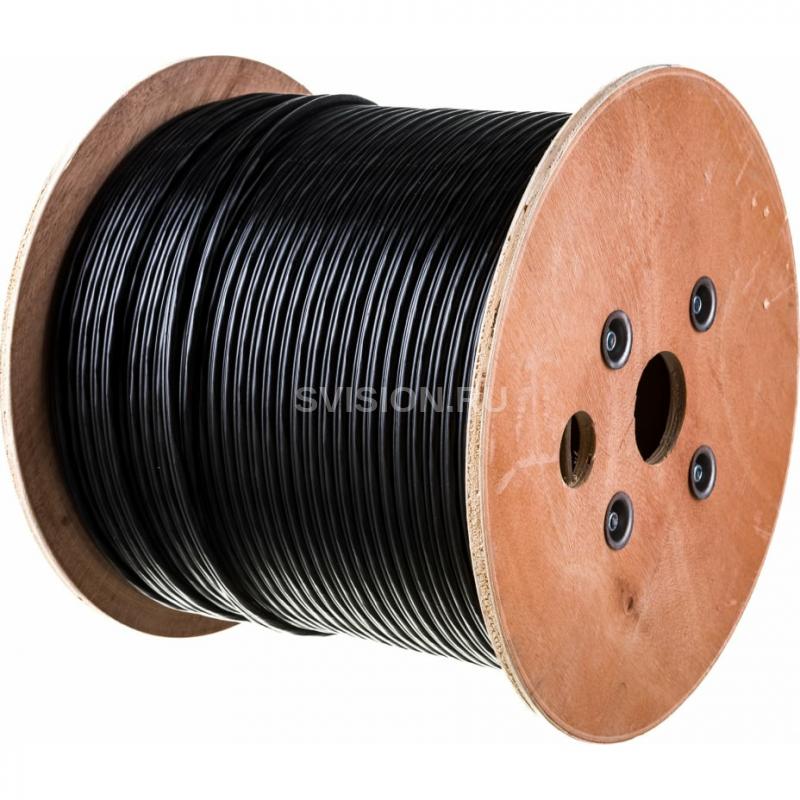

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Технические характеристики TWT-5EUTP10-OUT

Физические характеристики кабеля:

Характеристика Значение Цвет оболочки черный Материал оболочки PE (полиэтилен) Материал изоляции HDPE (полиэтилен высокой плотности) Диаметр медной жилы 24 AWG Тип проводника Solid (сплошной) Толщина изоляции 0,24 мм Диаметр кабеля 7,8 мм Уровень пожаробезопасности CMX (кабель наружного применения) NVP 66% Частотный диапазон 1-100 МГц Рабочий диапазон температур до +75°C Количество метров в катушке 305 м Сертификация лабораториями UL, 3P Соответствует требованиям стандартов TIA/EIA 568-C.2  cat. 5E; ISO/IEC 11801; EN 50173 Поддержка следующих приложений:

• Речь
• Т1
• 10BASE-T, 100BASE-T
• Token Ring 4/16 Мб/с
• АТМ 155 Мб/с, TP-PMD 100 Мб/c
• 100VG-AnyLAN
• 100 Мбит/с CDDI

Цветовая кодировка: Пара 1 Белый — Синий Пара 6 Красный — Синий Пара 2 Белый — Оранжевый Пара 7 Красный — Оранжевый Пара 3 Белый — Зеленый Пара 8 Красный — Зеленый Пара 4 Белый — Коричневый Пара 9 Красный — Коричневый Пара 5 Белый — Серый Пара 10 Красный — Серый Характеристика Значение Волновое сопротивление 100 +/- 15 Ом Максимальная взаимная ёмкость 17.1 нФ/1000Фт Максимальное сопротивление постоянному току 28.6 Ом/1000Фт Несимметрия сопротивлений постоянному току проводников пары 5% Ёмкость дисбаланса пары на землю 330 пФ/100м Временной перекос задержки 35 нС/100м Номинальная скорость распространения сигнала 66%



Электрические характеристики кабеля:

Характеристика Значение Волновое сопротивление 100 +/- 15 Ом Максимальная взаимная ёмкость 17.1 нФ/1000Фт Максимальное сопротивление постоянному току 28.6 Ом/1000Фт Несимметрия сопротивлений постоянному току проводников пары 5% Ёмкость дисбаланса пары на землю 330 пФ/100м Временной перекос задержки 35 нС/100м Номинальная скорость распространения сигнала 66%
