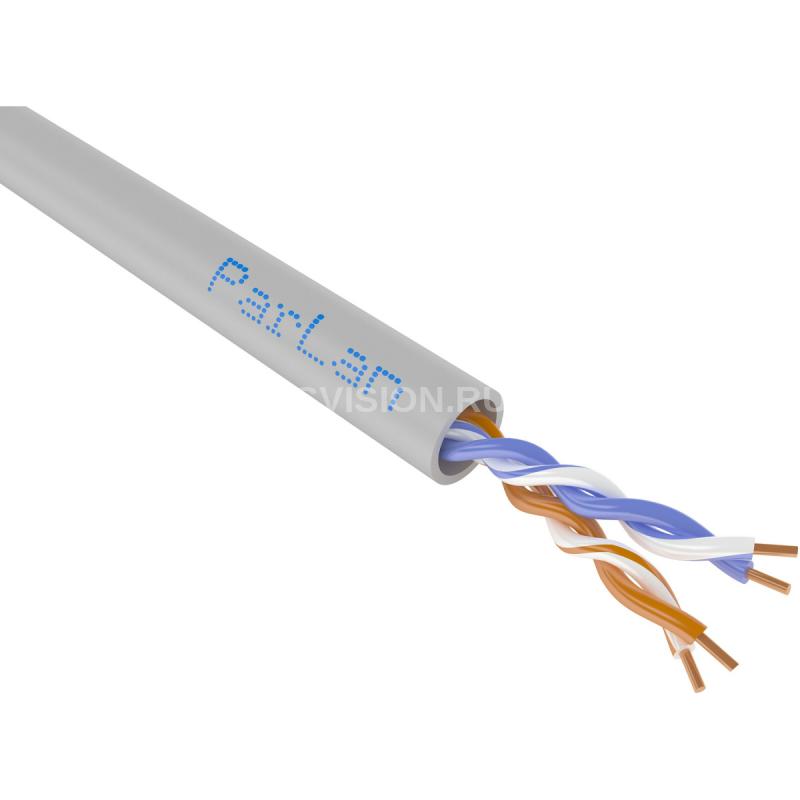

Паритет ParLan U/UTP Cat5e PVCLS нг(А)-FRLS 2х2х0,52 (305м)

Описание Паритет ParLan U/UTP Cat5e PVCLS нг(А)-FRLS 2х2х0,52 (305м)

Огнестойкий кабель ParLan U/UTP Cat5e PVCLS нг(А)-FRLS 2х2х0,52 для СКС и IP-сетей

Арт. 119259

Не распространяет горение при групповой прокладке

Низкое дымо- и газовыделение при горении и тлении

Предел стойкости в условиях воздействия пламени не менее 180 минут

Огнестойкий кабель парной скрутки ParLan U/UTP Cat5e PVCLS нг(А)-FRLS 2х2х0,52 для СОУЭ, СКС и IP-сетей имеет 2 пары жил диаметром 0,52 мм (24 AWG) с утолщенной изоляцией 1,2 мм (применять разъемы для кат.6А или со вставкой). Предназначен для групповой внутренней стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ). Надёжная передача питания по PoE и PoE+. Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре до 35С

Назначение:

Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут. Для передачи сигналов на частоте 100 МГц. Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).Напряжение: до 145 В переменного тока частотой 50 Гц.

Конструкция

Токопроводящая жила – медная однопроволочная

Изоляция - комбинированная (кремнийорганический и полиолефиновый слои)

Сердечник - парная скрутка

Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Требования пожарной безопасности

Класс пожарной опасности поГОСТ 31565-2012- П1б.1.2.2.2

Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин

Кабели не распространяют горение при групповой прокладке

Пониженное дымо- и газовыделение при горении и тлении кабеля

Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3

Технические характеристики Паритет ParLan U/UTP Cat5e PVCLS нг(А)-FRLS 2х2х0,52 (305м)

Конструктивные параметры

• Количество жил: 4
• Диаметр жилы, мм: 0.52
• Класс жилы по ГОСТ 22483-2012: класс
• Число и диаметр проволок: 1х0,52
• Калибр жилы: 24 AWG
• Сечение жилы, мм2: 0.2
• Диаметр по изоляции, мм: 1.19
• Диаметр кабеля, мм: 6
• Масса 1 км кабеля*, кг: 41.874
• Объем 1 км кабеля*, м3: 0.106
• Бухтовка, м: 305
• Тип упаковки: Катушка Б 350
• Реестр промышленной продукции: 409\28\2022

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 4.10 6.50 8.30 9.30 11.70 17 22 Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65.30 56.30 50.30 47.30 45.80 42.90 38.40 35.30 Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 62.30 53.30 47.30 44.30 42.80 39.90 35.40 32.30 Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее 64 52 44 39.90 38 34.10 28 24 Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 61 49 41 36.90 35 31 25 21 Время задержки сигнала (Delay), нс/100 м, не более - 607.40 599.40 597.30 596.30 594.40 592.50 591.40 Затухание отражения (RL), дБ/100м, не менее 20 23 25 25 25 23.64 21.54 20.11

Сопротивление связи для ParLan F/UTP Cat5e на разных частотах, не более

Параметр 1 МГц 10 МГц 30 МГц 100 МГц Сопротивление связи, мОм/м, не более 50 100 200 1000

Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м Относительная скорость распространения сигнала не менее 57 % Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м. Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 3 %. Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 6,5 нФ/100 м. Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ. Затухание излучения в диапазоне частот 30-100 МГц для ParLan F/UTP Cat5e не менее 55 дБ. Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм. Все значения приведены с пересчетом на температуру 20°С

Условия эксплуатации

• Климатическое исполнение поГОСТ 15150-69– УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 40 лет

Условия монтажа

• Минимальный радиус изгиба – 8 наружных диаметров кабеля.
• Минимальная температура прокладки – -15°С.
• Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм2общего сечения токопроводящих жил в кабеле.
