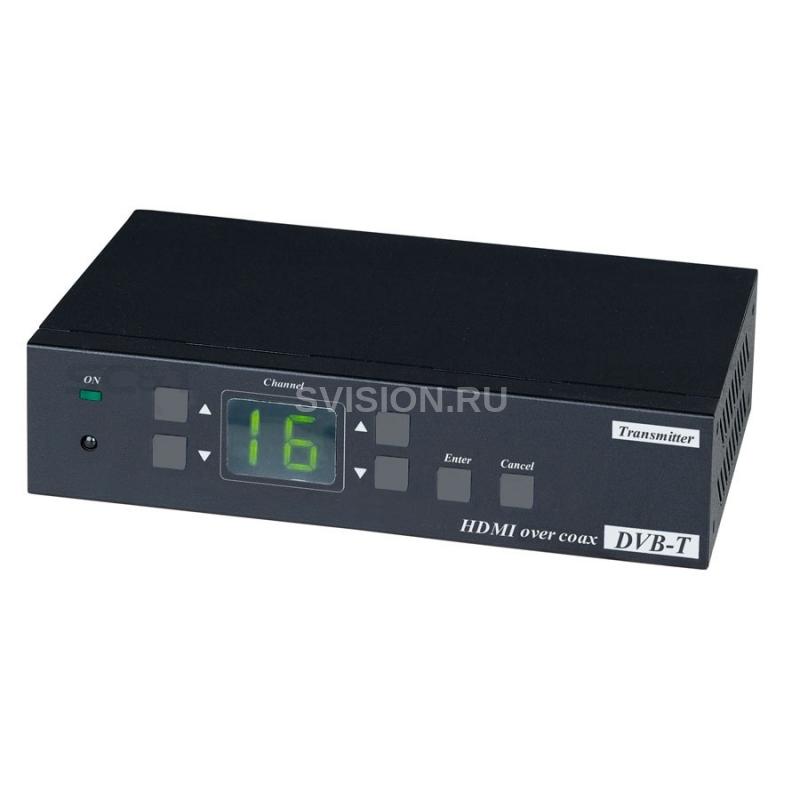

SC&T HE05CT

Описание SC&T HE05CT

Передатчик HE05CT и приемник HE05CR предназначен для передачи HDMI-сигнала по одному коаксиальному кабелю (RG59/RG6) с использованием технологии DVB-T ВЧ-модулирования на расстояние до 500м. Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 99шт.) передатчиков к нескольким (до 99шт.) приемникам. С помощью комплекта HE05C можно передавать изображение от видеорегистраторов CCTV по существующей системе кабельного ТВ. В качестве источника сигнала могут служить DVR, NVR или другой источник сигнала без HDCP. Передатчик HE05CT может работать напрямую с телевизором (с поддержкой DVB-T и ручным выбором каналов или с подключенной DVBT-приставной). Особенности оборудования

Расстояние передачи (макс.): до 500м (топология «точка – точка»);

Разрешение: до 1080p, 60 Гц;

Поддержка: HDMI 1.3, HDCP 1.4, DVI 1.0;

Кодирование: видео - H.264 (до 1080p, 30fps), аудио – MPEG2;

Частотный диапазон: 142…950 МГц (99 каналов);

Передача HDMI-сигнала по существующей линии передачи CATV.

Возможность подключения локального HDMI-монитора;

Дисплеи на передних панелях передатчика и приемника для отображения выбранного номера канала;

ИК-пульт дистанционного управления и приемник ИК-сигнала приобретаются отдельно.

Возможна установка нескольких передатчиков или приемников в 19” стойку. Панели для монтажа (TPN002U) приобретаются отдельно. Схема подключения HE05C (один передатчик – один приемник) Схема подключения HE05C (один передатчик – несколько приемников) Схема подключения HE05C (несколько передатчиков – несколько приемников) Схема подключения системы видеонаблюдения к CATV с помощью HE05C

Технические характеристики SC&T HE05CT

• Назначение: Передатчик HDMI-сигнала по коаксиальному кабелю
• Расстояние передачи: 100м (1080p, 50Гц, 2,7Гбит/с); 200м (720p, 1080i, 1080p/25Гц, 1,5Гбит/с); 300м (480i,576i, 270Мбит/с);
• HDMI: HDMI 1.3, 1080р / 60 Гц
• Аудио: Кодирование MPEG-2
• Передача ИК: 38КГц (опция)
• Передача USB: -
• Передача RS232: -
• Подключение: HDMI(A)(вх.); HDMI(A)(вых.); F(f) (вых.); DC5,5 (роз.).
• Питание: БП DC5V, 1А.
• Рабочая температура: 0…+70 °С
• Размер (ШхГхВ) (мм): 167x40x110,5
• Производитель: SC&T

Комплектация HE05CT
1. Передатчик HE05CT – 1шт.;
2. БП AC220V/DC5V – 1шт.;
3. Набор шурупов для настенного крепления;
4. Упаковка – 1шт.;
5. Руководство по эксплуатации – 1шт.
