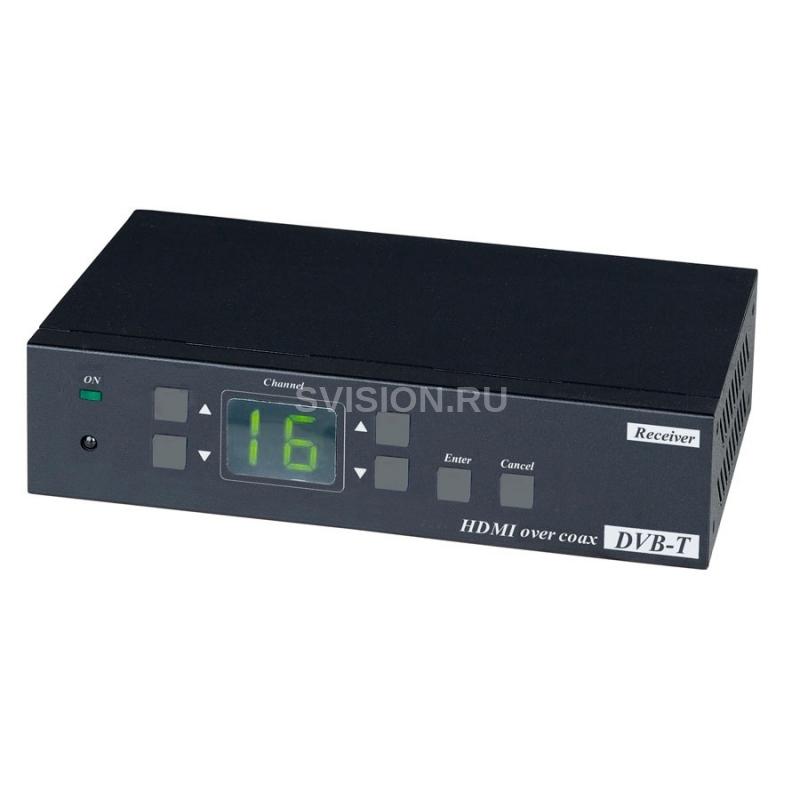

SC&T HE05CR

Описание SC&T HE05CR

Передатчик HE05CT и приемник HE05CR предназначен для передачи HDMI-сигнала по одному коаксиальному кабелю (RG59/RG6) с использованием технологии DVB-T ВЧ-модулирования на расстояние до 500м. Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 99шт.) передатчиков к нескольким (до 99шт.) приемникам. С помощью комплекта HE05C можно передавать изображение от видеорегистраторов CCTV по существующей системе кабельного ТВ. В качестве источника сигнала могут служить DVR, NVR или другой источник сигнала без HDCP. Передатчик HE05CT может работать напрямую с телевизором (с поддержкой DVB-T и ручным выбором каналов или с подключенной DVBT-приставной). Особенности оборудования

Расстояние передачи (макс.): до 500м (топология «точка – точка»);

Разрешение: до 1080p, 60 Гц;

Поддержка: HDMI 1.3, HDCP 1.4, DVI 1.0;

Кодирование: видео - H.264 (до 1080p, 30fps), аудио – MPEG2;

Частотный диапазон: 142…950 МГц (99 каналов);

Передача HDMI-сигнала по существующей линии передачи CATV.

Возможность подключения локального HDMI-монитора;

Дисплеи на передних панелях передатчика и приемника для отображения выбранного номера канала;

ИК-пульт дистанционного управления и приемник ИК-сигнала приобретаются отдельно.

Возможна установка нескольких передатчиков или приемников в 19” стойку. Панели для монтажа (TPN002U) приобретаются отдельно. Схема подключения HE05C (один передатчик – один приемник) Схема подключения HE05C (один передатчик – несколько приемников) Схема подключения HE05C (несколько передатчиков – несколько приемников) Схема подключения системы видеонаблюдения к CATV с помощью HE05C
