Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

Описание Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

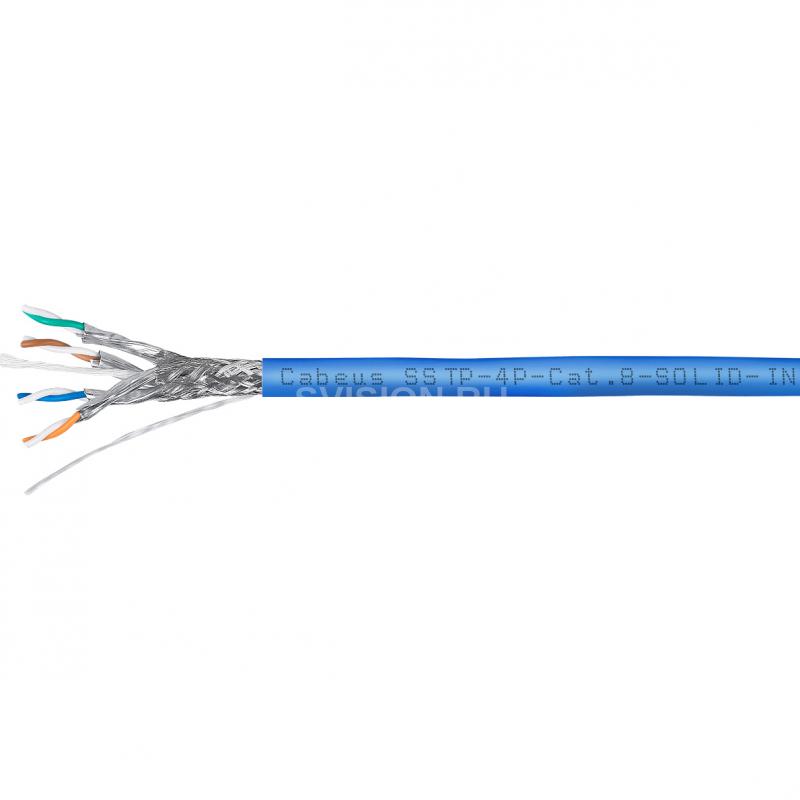

Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 Кабель экранированная витая пара SSTP (S/FTP), категория 8 (40G, 2000 MHz), 4 пары (23 AWG), LSZH, нг(А)-HF, (100 м)

Четырехпарный кабель категории 8 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10/40 Гбит/c с частотой до 2000 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 23 AWG. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой и оплеткой из луженых медных проволок. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-Т, 40GBASE-Т, PoE, PoE+ (802.3 af).

Схема строения кабеля

1 – Внешняя оболочка 2 – Оплетка из луженых медных проволок 3 – Экран из полиэфирной алюминиевой фольги 4 – Медный проводник 5 – Изоляция проводника 6 – Филлер



Схема строения кабеля

Основные параметры

Параметр Значение Категория 8 Число пар 4 Тип S/FTP Диаметр проводника 0,596 мм (23AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет синий Применение внутренняя прокладка Масса 7,1 ± 0,5кг Упаковка фанерный барабан Длина кабеля 100м



Технические характеристики Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

Технические параметры

Категория 8 Тип S/FTP Соответствие стандартам ISO/IEC 11801, TIA 568-C.2 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,596 ± 0,005 мм (23 AWG) Изоляция проводника Материал вспененный полиэтилен (PЕ foam) Диаметр проводника по изоляции 1,47 ± 0,05 мм Экранирование Внешний экран оплетка из луженых медных проволок, покрытие >60% Индивидуальный экран полиэфирная алюминиевая фольга Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,60 ± 0,05 мм Диаметр кабеля 7,8 ± 0,2 мм Цвет синий Параметры кабеля Упаковка фанерный барабан Длина 100 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5%
