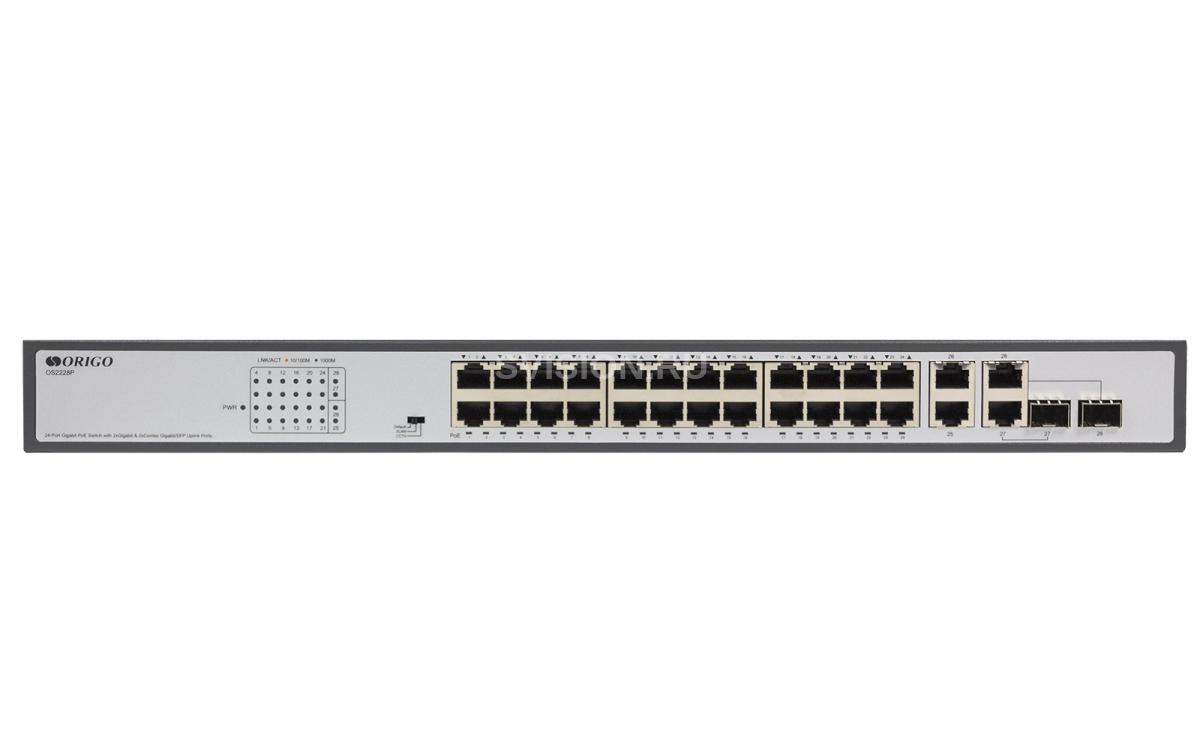

ORIGO OS2228P/370W/A1A

Описание ORIGO OS2228P/370W/A1A

Коммутатор OS2228P/370W/A рекомендован для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации гигабитное решение для организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.

Порты 1 – 24 поддерживают стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 30 Вт на порт при общем PoE-бюджете 370 Вт. Режимы VLAN и CCTV позволяют изолировать трафик PoE-портов и увеличить дальность передачи данных и питания до 250 м. Встроенная защита от статического электричества обеспечивает устойчивость PoE-портов к наведенному напряжению и снижает вероятность выхода из строя коммутатора и подключенного к нему оборудования при грозовых разрядах.

Конструктивно коммутатор выполнен в прочном металлическом корпусе с возможностью установки в 19” стойку. Набор для крепления в стойку входит в комплект поставки.

Технические характеристики ORIGO OS2228P/370W/A1A

Аппаратное обеспечение

Аппаратная версия

• A1

Порты

• 24 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE

• 2 комбо-порта 1000Base-T/SFP

• 2 порта 10/100/1000Base-T (RJ-45)

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3af PoE

• IEEE 802.3at PoE

• IEEE 802.3x (Управление потоком)

• Автосогласование скорости и режима дуплекса

• Автоматическое определение типа кабеля MDI/MDIX на всех медных портах

Индикаторы

• PWR

  - Горит – питание включено

  - Не горит – питание выключено

• LNK/ACT

  - Горит зеленым – соединение на скорости 1000 Мбит/с

  - Горит оранжевым – соединение на скорости 10/100 Мбит/с

  - Мигает зеленым/оранжевым – передача данных

  - Не горит – соединение не установлено

• PoE (для портов 1 – 24)

  - Горит постоянно – PoE-устройство подключено

  - Мигает – ошибка подключения

  - Не горит – PoE-устройство не подключено

Режимы работы DIP-переключателя

• Стандартный режим (Default)

  - PoE до 100 м

  - Скорость передачи данных – 10/100/1000 Мбит/с

• Режим VLAN

  - Изоляция трафика портов 1 – 24

• Режим CCTV

  - PoE до 250 м

  - Скорость передачи данных – 10 Мбит/с

Система вентиляции

• 2 вентилятора

Разъем питания

• Разъем для подключения питания (переменный ток)

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Скорость перенаправления 64-байтных пакетов

• 41.7 Mpps

Jumbo-фрейм

• 9216 байт

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Макс. мощность на порт

• 30 Вт

Бюджет мощности PoE

• 370 Вт

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 207 x 44 мм

Вес устройства

• 3,32 кг

Размеры упаковки

• 49,5 х 31,5 х 7,2 см

Вес брутто

• 3,86 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Surge Protection

• До 4 кВ в обычном режиме

• До 2 кВ в дифференциальном режиме

Защита от статического электричества (ESD)

• До 6 кВ при контактном разряде

• До 8 кВ при воздушном разряде

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS2228P/370W/A

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Винты

• Резиновые ножки

• Краткое руководство по установке
