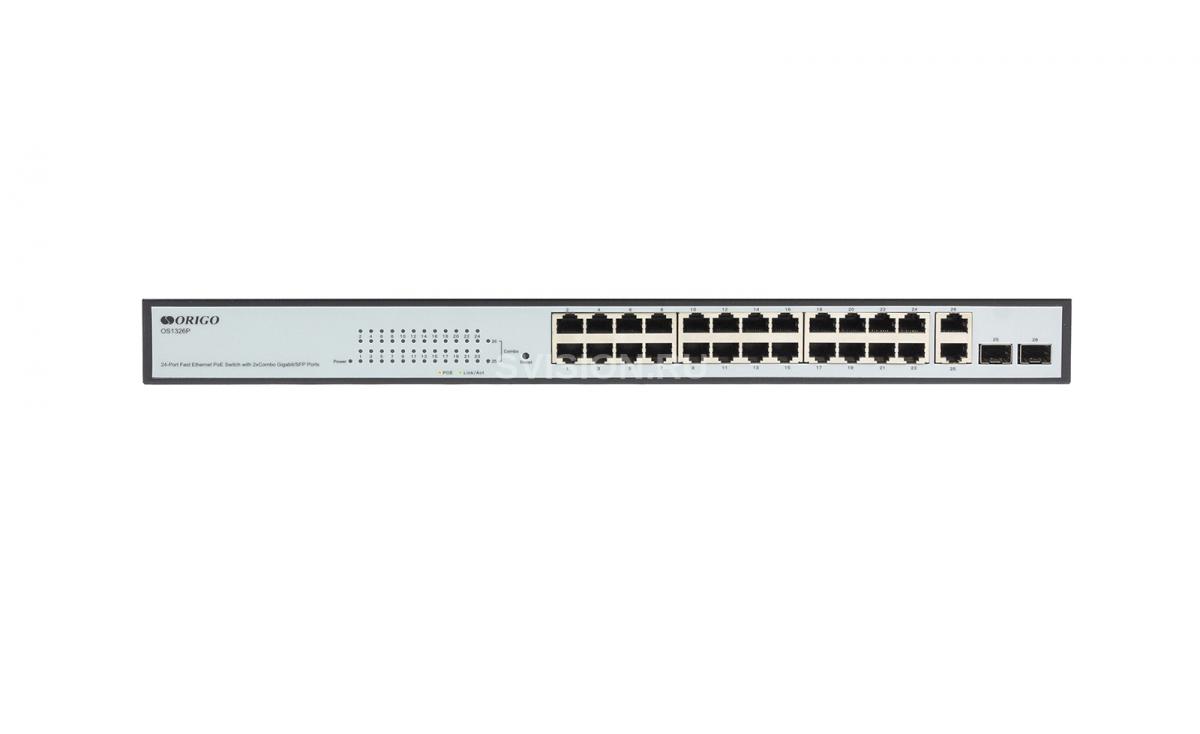

ORIGO OS1326P/280W/A1A

Описание ORIGO OS1326P/280W/A1A

Коммутатор ORIGO OS1326P/280W рекомендован для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации решение для организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.

Порты 1 – 24 поддерживают стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 30 Вт на порт при максимальном PoE-бюджете 325 Вт, при номинальном – 280 Вт. Гигабитные комбо-порты GE/SFP обеспечивают гибкое подключение к сети предприятия по оптике или витой паре.

OS1326P/280W оснащен наиболее востребованным корпоративными заказчиками функционалом, включая разделение трафика с помощью VLAN, агрегирование каналов связи, обнаружение петель (Loopback Detection), управление качеством обслуживания (QoS) и IGMP Snooping для улучшенной работы с приложениями многоадресной рассылки.

Технические характеристики ORIGO OS1326P/280W/A1A

Аппаратное обеспечение

Порты

• 24 порта 10/100Base-TX (RJ-45) с поддержкой PoE

• 2 комбо-порта 100/1000Base-T/SFP

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3af PoE

• IEEE 802.3at PoE+

• IEEE 302.3ad (Link Aggregation)

• IEEE 802.1Q (VLAN)

• IEEE 802.3x (Управление потоком)

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• Power

  - Горит – питание включено

  - Не горит – питание выключено

• Link/Act (для портов 1 – 26)

  - Горит постоянно – устройство подключено

  - Мигает – передача данных

  - Не горит – соединение не установлено

• PoE (для портов 1 – 24)

  - Горит постоянно – PoE-устройство подключено

  - Мигает – значение выходной мощности на PoE-порту близко к максимальному

  - Не горит – PoE-устройство не подключено

Кнопки

• Reset

Система вентиляции

• 2 вентилятора

Питание

• Разъем для подключения питания (переменный ток)

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 10,4 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 6,54 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 16К записей

Буфер пакетов

• 512 КБ

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Макс. бюджет на порт

• 30 Вт

Максимальный бюджет мощности PoE

• 325 Вт

Номинальный бюджет мощности PoE

• 280 Вт

Программное обеспечение

Функции уровня 2

• 802.3ad Link Aggregation

  - Макс. 5 групп на устройство/4 порта на группу

• Зеркалирование портов

• Loopback Detection

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

• LLDP

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP Snooping v1/v2/v3

  - Поддержка 256 групп

• MLD Snooping

  - MLD Snooping v1/v2

VLAN

• Макс. VID: 4095

• VLAN на основе портов

• 802.1Q tagged VLAN

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе портов

• Voice VLAN

QoS

• CoS на основе:

  - порта коммутатора

  - 802.1p

  - DSCP

  - ACL

  - IGMP

  - IP-адреса

  - MAC-адреса

  - VID

  - TCP/UDP-порта

• 8 очередей на порт

• Обработка очередей

  - Strict Priority (SP)

  - Weighted Round Robin (WRR)

  - Weighted Fair Queuing (WFQ)

Безопасность

• Защита от сетевого шторма

• Предотвращение атак DoS

• IP-MAC-Port Binding (IMPB)

Списки управления доступом (ACL)

• ACL на основе:

  - MAC-адреса

  - IPv4/IPv6-адреса

  - DSCP

  - Ether type

AAA

• 802.1X

  - Управление доступом на основе узла

  - Управление доступом на основе порта

• RADIUS-сервер

Управление

• Web-интерфейс

• Упрощенный CLI

• SNMP v1/v2c/v3

• DHCP relay agent

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 220 x 45 мм

Вес устройства

• 2,54 кг

Размеры упаковки

• 47,4 x 29,2 x 9,7 см

Вес брутто

• 3,14 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS1326P/280W

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке
