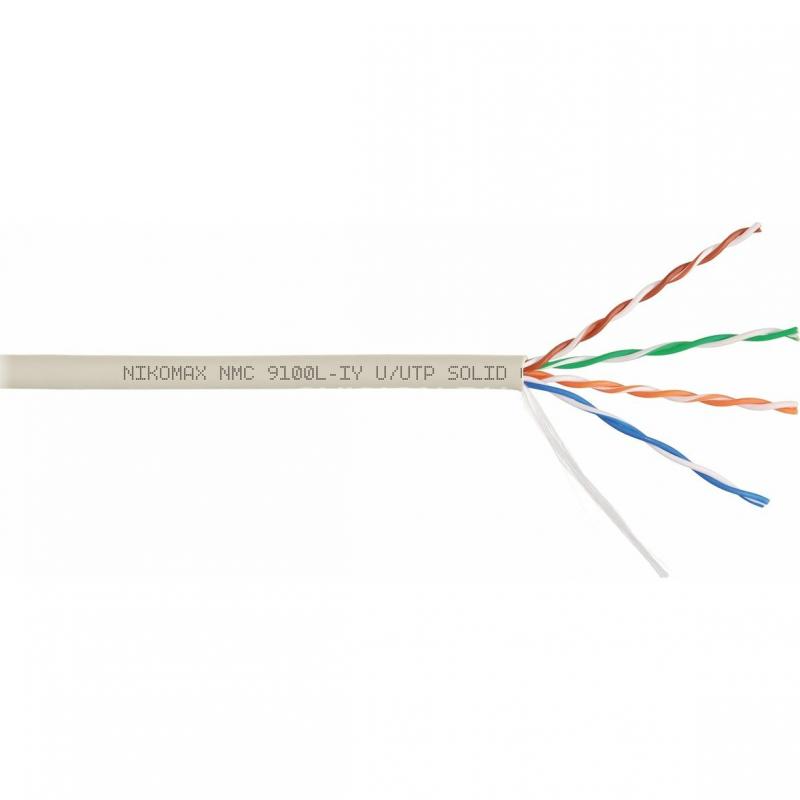

Описание NIKOMAX NMC 9100L-IY
Кабели 9-й серии по праву являются флагманами модельного ряда и подходят для СКС любой категории сложности. Производятся из лучших материалов, доступных на рынке. Высочайшее качество изготовления гарантирует превосходство характеристик над самыми жесткими мировыми стандартами. Линейка кабелей 9-й серии включает в себя широкий ассортимент экранированных и неэкранированных четырехпарных кабелей категорий 5e, 6 и 6A и 8 для внутренней прокладки. Все кабели 9-й серии поставляются на барабанах, обеспечивающих сохранность при транспортировке, постоянство характеристик и удобство работы при монтаже. Надежность кабелей NIKOMAX 9-й серии подкрепляется 15-летней компонентной гарантией. А сертифицированная СКС NIKOMAX получает системную поддержку на 25 лет Кабель NMC 9100L-IY выполнен в неэкранированном исполнении U/UTP, соответствует категории 5e и предназначен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения, полимерного материала в исполнении нг(A)-LSLTx.
Технические характеристики NIKOMAX NMC 9100L-IY
Категория
5e
Полоса пропускания, МГц
100
Тип
U/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,52 ± 0,005)
Толщина изоляции проводников, мм
0,205 ± 0,02
Внешний диаметр изоляции проводников, мм
0,93 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,5 ± 0,05
Внешний диаметр оболочки, мм
5,2 ± 03
Цвет оболочки
Светло-серый
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Полимерный материал
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
32,3 ± 0,5
Радиус изгиба при прокладке
Не менее 8-ми диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 4-х диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -20 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active,TR-16 Passive
Соответствие стандартам
ГОСТР54429,ГОСТР18690,ISO/IEC11801,EN 50173,TIA/EIA-568
Гарантия
Компонентная – 15 лет. 25 лет – в составе сертифицированной СКС NIKOMAX
Тип упаковки
Пластиковый барабан в картонной коробке
Длина кабеля в упаковке, м
305
