Описание NIKOMAX NMC 4240C-BK

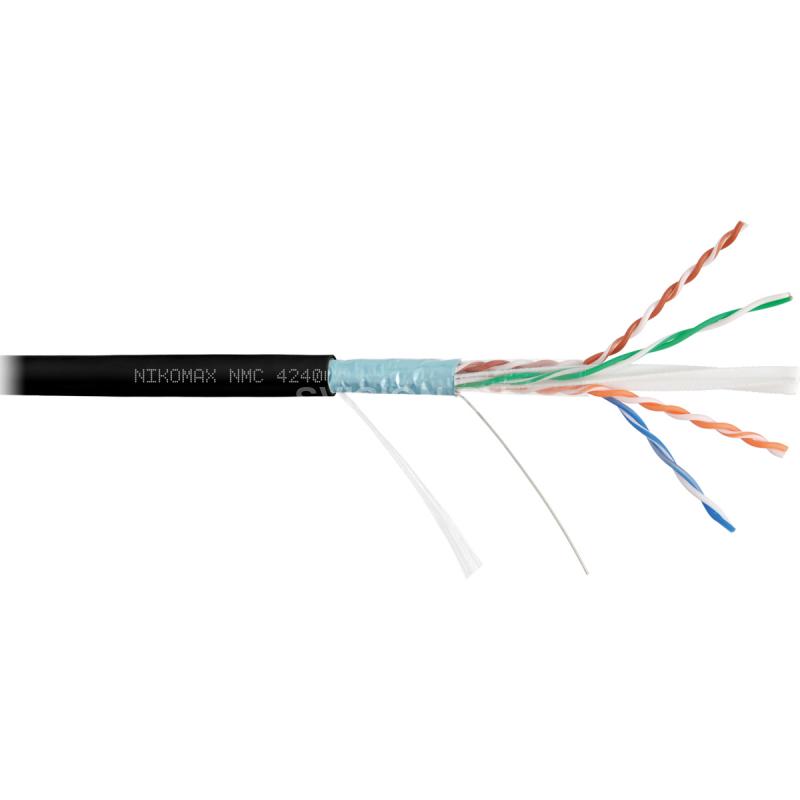

4-я серия включает в себя экранированные и неэкранированные кабели категорий 5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными характеристиками. А широкий модельный ряд позволяет решить любые задачи, связанные с построением сетей передачи данных. Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла для отмотки кабеля и на фанерных барабанах. Подходят для построения сертифицированных СКС NIKOMAX с системной поддержкой на срок до 15-ти лет Кабель NMC 4240C-BK выполнен в экранированном исполнении F/UTP, соответствует категории 6 и предназначен как для внутренней, так и для внешней прокладки. Внешняя оболочка выполнена из не распространяющего горение при групповой прокладке и не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, устойчивого к воздействию ультрафиолетового излучения, полимерного материала в исполнении нг(A)-HF.
Технические характеристики NIKOMAX NMC 4240C-BK
Категория
6
Полоса пропускания, МГц
250
Тип
F/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
23 AWG (0,550 ± 0,01)
Диаметр дренажного провода, мм
26 AWG (0,40 ± 0,01)
Толщина изоляции проводников, мм
0,275 ± 0,02
Внешний диаметр изоляции проводников, мм
1,12 ± 0,05
Применение
Внутреннее/внешнее
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
7,4 ± 0,4
Цвет оболочки
Черный
Разрывная нить
Есть
Материал дренажного провода
Луженная медь
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Светостабилизированная оболочка до -40 С (UV-LSZH)
Материал защитной пленки
Полиэстер
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-250
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 33
Разброс задержки распространения, нс/100м
≤ 45
Гарантия
Расширенная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
Тип упаковки
Деревянный барабан
Погонная масса, кг/км
51,4 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 80
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Диапазон температур хранения, °C
От -40 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -40 до +60
Длина кабеля в упаковке, м
305
