Cabeus UTP-4P-Cat.6-SOLID-LSZH-500

Описание Cabeus UTP-4P-Cat.6-SOLID-LSZH-500

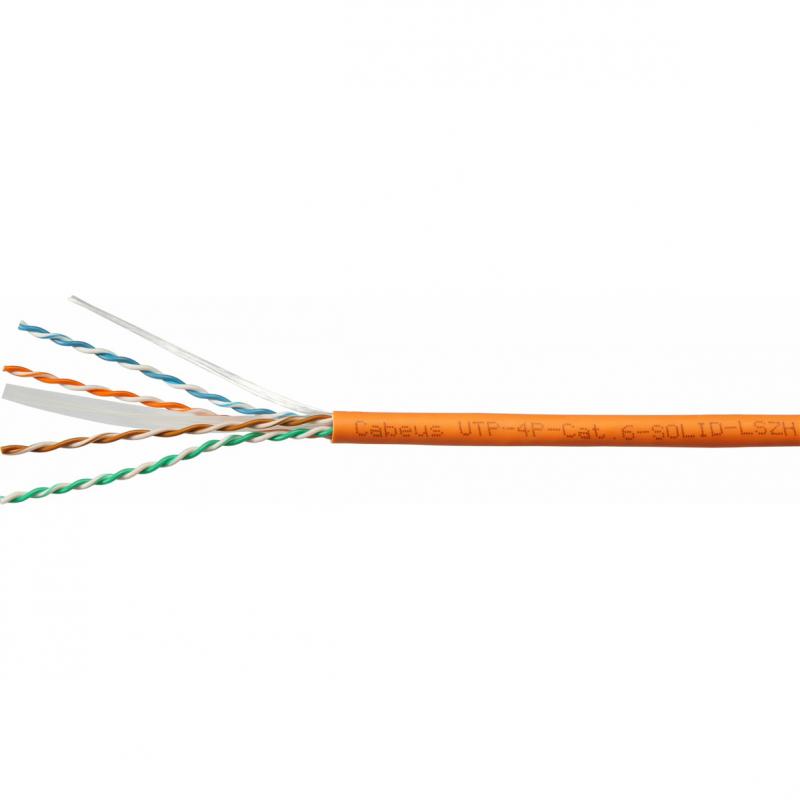

Cabeus UTP-4P-Cat.6-SOLID-LSZH-500 Кабель витая пара UTP (U/UTP), категория 6, 4 пары (23 AWG), одножильный, LSZH, нг(А)-HF, оранжевый (500 м)

Четырехпарный кабель категории 6 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Сепаратор 4 – Медный проводник 5 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 145 В Категория 6 Число пар 4 Тип U/UTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет оранжевый Применение внутренняя прокладка Масса 23 ± 0,5 кг Упаковка фанерный барабан Длина кабеля 500 м



Технические характеристики Cabeus UTP-4P-Cat.6-SOLID-LSZH-500

Технические параметры

Категория 6 Тип U/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 1,01 ± 0,05 мм Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,6 ± 0,05мм Диаметр кабеля 6,2 ± 0,5 мм Цвет оранжевый Параметры кабеля Упаковка фанерный барабан Длина 500 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 74,3 72,3 67,8 64,8 4,0 20,3 3,8 65,3 63,3 55,8 52,8 8,0 24,5 5,3 60,8 58,8 49,7 46,7 10,0 25,0 6,0 59,3 57,3 47,8 44,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8 200,0 18,0 29,0 39,8 37,8 21,8 18,8 250,0 17,3 32,8 38,3 36,3 19,8 16,8
