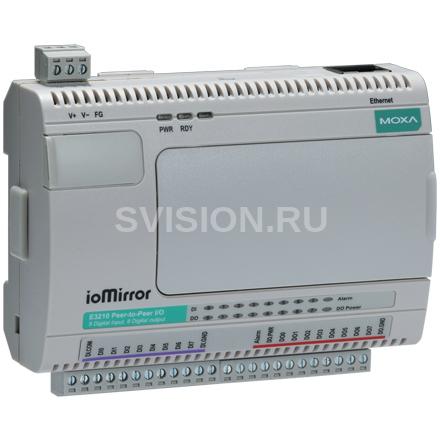

MOXA ioMirror E3210

Описание MOXA ioMirror E3210

Ethernet-модуль ввода-вывода MOXA ioMirror E3210 спроектирован для прозрачной передачи цифровых сигналов от удаленных промышленных устройств по IP-сетям. Конструкция несет на своем борту один порт Fast Ethernet стандарта 10/100 Base TX, 8 цифровых входов и 8 каналов дискретного ввода. С их помощью подключенный в сеть «зеркальный» модуль может автоматически передавать состояние своих входов на выходные каналы аналогичных удаленных модулей или напрямую PLC и DCS-контроллерам.Особенности MOXA ioMirror E3210

• Тип контакта ввода: с внешним питанием (NPN). Выходной ток: 200 мА на канал. Защита от перенапряжения: 45 VDC, от перегрузки по току: 600 мА на канал. Изоляция каналов ввода-вывода: 3 кВ.
• В работе используется стек протоколов TCP/IP, поэтому модули могут взаимодействовать не только в локальной сети, но и через Интернет. Поддержка Modbus/TCP упрощает удаленный мониторинг.
• Режимы работы: «модуль-в-модуль», «канал-в-канал». Высокоскоростной режим коммутации Peer-to-Peer обеспечивает минимальное время задержки в локальной сети: не более 20 мс.
• Возможна поканальная трансляция на разные устройства и одновременная передача одного входного сигнала на выходные каналы двух удаленных модулей по двум IP-адресам.
• Аварийный сигнальный канал для контроля статуса соединения активирует подключенный зуммер или светодиодный индикатор в случае обрыва связи.
• Входное напряжение: 12…48 VDC. Рабочие температуры: -10…+60 С. Компактный пластиковый корпус (115х79х46) предохраняет электронику от попадания инородных тел, ударов и вибраций (IEC-60068-2).

Таким образом, с помощью MOXA ioMirror E3210удаленные датчики могут быть подключены напрямую к локальным контроллерам с использованием существующей инфраструктуры медной, оптической или беспроводной связи. Расстояние передачи и радиус сети практически не ограничены. Устройство защищено от перепадов напряжения, статических разрядов и электромагнитных помех: IEC-61000-4, IEC-61000-6, EN-55022, FCC 15.

Технические характеристики MOXA ioMirror E3210

Компания-производитель
• Название компании: MOXAРеализация корпуса
• Внешний вид и материал: Пластик
• Монтаж: На стену, На DIN-рейку Порты ввода-вывода
• Количество разъемов RS-485: 1 Сетевые порты
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: RJ-45 Полевые протоколы
• Протокол Modbus TCP: Slave
• Протокол Modbus RTU: Да Цифровой ввод
• Количество каналов DI: 8
• Тип DI: Сухой контакт
• Приемник/Источник: Источник
• Высокий уровень для контакта с внешним питанием: 0 ... 3 В
• Низкий уровень для контакта с внешним питанием: 10 ... 30 В
• Высокий уровень контакта типа сухой: Замкнут на GND
• Низкий уровень контакта типа сухой: Разомкнут
• Изоляция DI: 3000 В (DC) Цифровой вывод
• Количество каналов DO: 8
• Приемник/источник: Приемник
• Максимальный ток на выходе: 200 мА
• Изоляция DO: 3000 В (DC) Операционная система
• Среда разработки: ioAdmin
• Способ конфигурирования: Условная логика Если-то-иначе Электропитание
• Требования по напряжению DC: 12 ... 48 В Требования к условиям использования
• Требования к температуре при работе: -10 ... 60 °С
• Требования к влажности: 5 ... 95 % (Non-condensing) Требования к условиям хранения
• Требования к температуре хранения: -40 ... 85 °С
• Требования к влажности при хранении: 5 ... 95 % (Non-condensing) Размеры
• Ширина: 115 мм
• Высота: 79 мм
• Глубина: 45.6 мм Сертификация и поддерживаемые стандарты
• Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class A
