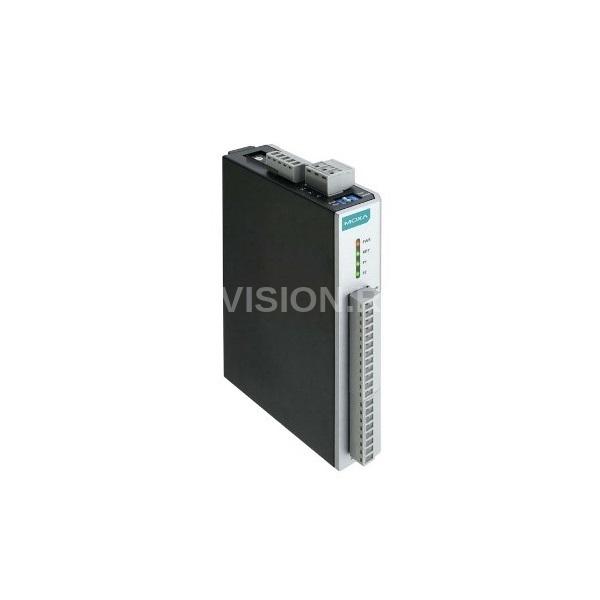

MOXA ioLogik R1240

Описание MOXA ioLogik R1240

MOXA ioLogik R1210 - модуль удаленного ввода/вывода по RS-485: 8 аналоговых входов. Серия интеллектуальных серверов ввода-вывода с последовательным RS-485 интерфейсом для мониторинга и управления промышленными приложениями. Сервера удаленного доступа с последовательным RS-485 интерфейсом являются идеальным выбором для создания экономически эффективных, надежных и простых в обслуживании систем управления процессами ввода - вывода.

ioLogik R1240 обеспечивают инженерам-технологам простое подключение управляемых устройств, так как RS-485 интерфейс предполагает использование только двух проводов для связи с контроллером или другими RS-485 устройствами. Сервера удаленного ввода / вывода использует EIA RS-485 протокол связи для передачи и приема данных с высокой скоростью на большие расстояния.

Технические характеристики MOXA ioLogik R1240

• Количество каналов 8
• Тип каналов Дифференциальные
• Разрешение 16 бит
• Входные диапазоны 0 ~ 10 В (пост.), 0 ~ 20 мА, 4 ~ 20 мА (с определением обрыва линии)
• Точность ±0.1% от полного диапазона (25 °С); ±0.3% от полного диапазона (-10 °С ~ 60 °С); ±0.5% от полного диапазона (-40°C ~ 75°C)
• Частота дискретизации 12 Гц (все каналы)
• Входной импеданс 10 МОм
• Встроенный резистор для измерения тока 120 Ом
• Напряжение изоляции 3 кВ пост.

• ИнтерфейсRS-485-2W: Data +, Data-, GND (разъем - 5-контактная клемма)
• Скорость передачи данных, бит/с 1200 ~ 921.6 Кб/с (по умолчанию = 9600)
• Биты данных 8
• Биты четности нет, чет, нечет (по умолчанию = нет)
• Стоповые биты 1, 2 (по умолчанию = 1)
• Протоколы Modbus RTU
• Защита от импульсных помех, кВ 15
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

• Потребление тока 216 мА при 24 В пост.
• Разъем электропитания Клеммы

• Рабочая температура, град. C-10 ~ 75
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

• Безопасность UL508
• Электромагнитная совместимость (EMI) EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-5 FCC Part 15 Subpart B Class A IEC 61000-4 IEC 61000-6

• Габаритные размеры, мм 27.8 x 124 x 84
• Материал корпуса Пластик
• Монтаж На DIN-рейку
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя.
