Mean Well HRP-300-24

Описание Mean Well HRP-300-24

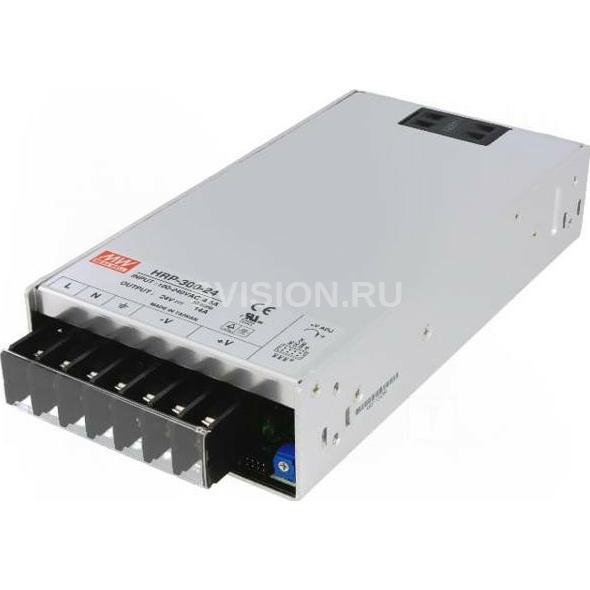

Mean Well HRP-300-24 - блок питания импульсный, 336Вт, 24В DC, 14А, 85-264В AC.

Источники питания серий HRP представляют собой преобразователи из переменного напряжения электросети 220В (AC) в напряжение постоянного тока (DC) малой и средней мощности для питания промышленных, телекоммуникационных и бытовых устройств. Блоки питания серий HRP имеют защитное технологическое покрытие (корпус) и предназначены для встраивания в оконечные промышленные и/или пользовательские устройства. Отличительной особенностью серий является высокая надежность.

Источники питания HRP работают в широком диапазоне входного напряжения - от 85 до 264В (AC) и различаются по сериям по номинальной выходной мощности - 75, 100, 150, 200, 300, 450, 600Вт. Особенностями источников питания HRP являются: встроенный корректор коэффициента мощности (ККМ); встроенный ограничитель выходного тока; расширенный диапазон температуры эксплуатации (от -40 до 60…70°С); все виды защит - от короткого замыкания, от перегрузки, перенапряжения, перегрева. Выходные напряжения преобразователей HRP выбраны из стандартного ряда - 3.3, 5, 7.5, 12, 15, 24, 36, 48В (присутствуют не во всех сериях по мощности, необходимо уточнять по Спецификации).

Технические характеристики Mean Well HRP-300-24

Выход: Напряжение постоянного тока 24V Номинальный ток 14A Диапазон тока 0-14A Номинальная мощность 336W Уровень шума на выходе 150mVp-p Диапазон регулировки напряжения 21.6 -28.8V Допустимое отклонение напряжения ±1.0% Нестабильность выходного напряжения по сети ±0.2% Нестабильность по нагрузке ±0.5% Время установки, время нарастания 1000ms, 50ms/230VAC 2500ms, 50ms/115VAC at full load Время удержания 16ms/230VAC 16ms/115VAC at full load



Вход: Диапазон входных напряжений 85 - 264VAC 120-370VDC Диапазон частот 47 ~63Hz КПД 87% Переменный ток 3.5A/115VAC 1.8A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC Пусковой ток 35A/115VAC 70A/230VAC Коррекция коэффициента мощности PF>0.95/230VAC PF>0.99/115VAC at full load



Защита: Защита от перенапряжения 30-34.8V / Protection type: Shut down o/p voltage, re-power on to recover Защита от перегрузки 105- 135% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -40 - +70°C Рабочая влажность 20 - 90% RH non-condensing Температурный коэффициент ±0.03%/°C (0 - 60°C) Вибрация 10 - 500Hz, 5G 10min./1 cycle, 60min. each along X, Y, Zaxes Температурно-влажностный режим хранения -40 - +85°C ,10- 95% RH



Безопасность и ЭМП: Стандарты безопасности UL60950-1, TUV EN60950-1 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70%RH Электромагнитная совместимость Compliance to EN55022 (CISPR22),GB9254,Class B, EN61000-3-2,-3,GB17625.1 Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11 ;EN55024, light industry level (surge 4KV), criteria A



Прочее: MTBF (Средняя наработка на отказ) 176K hrs min. MIL-HDBK-217F (25℃) Габаритные размеры 199*105*41mm (L*W*H) Упаковка 0.95Kg;15pcs/15.3Kg/0.69CUFT
