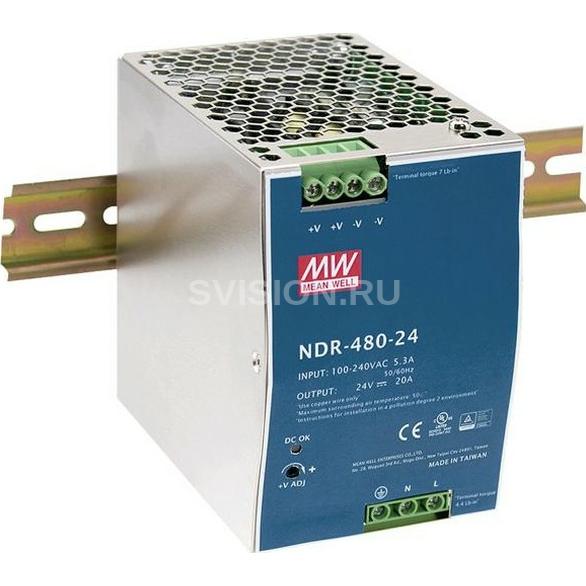

Mean Well NDR-480-24

Описание Mean Well NDR-480-24

Mean Well NDR-480-24 - блок питания 24В 20А 480Вт.

NDR – серия источников питания на DIN-рейку в узком корпусе для бюджетного применения.

Работоспособны при входном напряжении 90…264 В в диапазоне температуры -20…+70˚С, характеризуются хорошим КПД, обладают защитой от короткого замыкания, перегрузки, перенапряжения и перегрева. Предназначены для промышленных систем управления, систем автоматизации и для питания различных электромеханических устройств.

Технические характеристики Mean Well NDR-480-24

Выход: Напряжение постоянного тока 24V Номинальный ток 20A Диапазон тока 0~ 20A Номинальная мощность 480W Уровень шума на выходе 150mVp-p Диапазон регулировки напряжения 24 ~ 28V Допустимое отклонение напряжения ±1.0% Нестабильность выходного напряжения по сети ±0.5% Нестабильность по нагрузке ±1.0% Время установки, время нарастания 1200ms, 60ms/230VAC 2500ms, 60ms/115VAC atfull load Время удержания 16ms/230VAC 16ms/115VAC at full load



Вход: Диапазон входных напряжений 90 ~ 264VAC 127 ~ 370VDC Диапазон частот 47 - 63Hz КПД 92.5% Переменный ток 2.25A/115VAC 1.3A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC Пусковой ток 20A/115VAC 35A/230VAC



Защита: Защита от перенапряжения 29 ~ 33V / Protection type: Shut down o/p voltage, re-power on to recover Защита от перегрузки 105 ~ 130% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -20 ~ +70°C Рабочая влажность 20 ~ 95% RH non-condensing Температурный коэффициент ±0.03%/°C (0~50°C) Вибрация Component:10 - 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 Температурно-влажностный режим хранения -40 ~ +85°C ,10- 95% RH



Безопасность и ЭМП: Стандарты безопасности UL508, TUV EN60950-1 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25”C / 70% RH Электромагнитная совместимость Compliance to EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A



Прочее: MTBF (Средняя наработка на отказ) 456.3K hrs min. MIL-HDBK-217F (25°C) Габаритные размеры 85.5*125.2*128.5mm (W*H*D) Упаковка 1.5Kg; 8pcs/13Kg/0.9CUFT
