Leoch DJW12-7.0

Описание Leoch DJW12-7.0

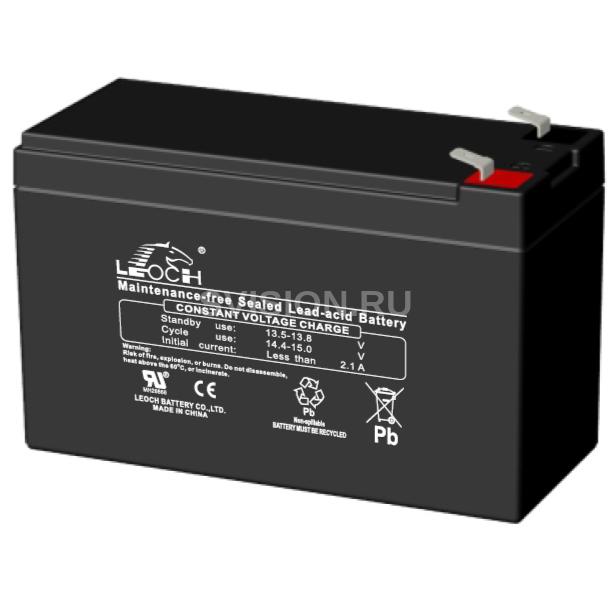

Аккумулятор Leoch DJW12-7.0 (LP12-7.0)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 17.0 12.5 9.90 8.10 6.12 4.64 3.91 2.90 2.38 1.72 1.36 1.16 0.99 0.780 0.637 0.343 1.80 В/Эл 18.5 13.2 10.3 8.35 6.28 4.73 3.99 2.95 2.41 1.74 1.38 1.18 1.01 0.790 0.644 0.347 1.75 В/Эл 19.9 13.8 10.7 8.60 6.43 4.83 4.06 3.00 2.45 1.77 1.40 1.19 1.02 0.800 0.653 0.350 1.70 В/Эл 21.4 14.4 11.1 8.86 6.57 4.92 4.13 3.05 2.49 1.79 1.42 1.21 1.03 0.809 0.660 0.354 1.67 В/Эл 22.3 14.8 11.3 9.01 6.67 4.98 4.17 3.08 2.51 1.81 1.43 1.22 1.04 0.816 0.665 0.356 1.60 В/Эл 24.3 15.7 11.8 9.40 6.87 5.11 4.27 3.14 2.56 1.84 1.46 1.24 1.06 0.829 0.675 0.361

Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 32.3 23.9 19.1 15.6 11.8 9.01 7.61 5.67 4.65 3.37 2.69 2.29 1.96 1.55 1.27 0.686 1.80 В/Эл 34.8 25.0 19.7 16.0 12.1 9.15 7.73 5.74 4.71 3.42 2.72 2.32 1.99 1.57 1.28 0.693 1.75 В/Эл 37.4 26.1 20.3 16.4 12.3 9.30 7.84 5.82 4.77 3.46 2.76 2.35 2.01 1.58 1.29 0.700 1.70 В/Эл 39.9 27.2 20.9 16.8 12.5 9.40 7.95 5.90 4.84 3.50 2.79 2.37 2.03 1.60 1.31 0.707 1.67 В/Эл 41.4 27.8 21.3 17.1 12.7 9.50 8.02 5.95 4.87 3.53 2.81 2.39 2.05 1.61 1.32 0.712 1.60 В/Эл 44.7 29.2 22.1 17.6 13.0 9.70 8.17 6.05 4.95 3.59 2.85 2.43 2.08 1.64 1.34 0.722

Технические характеристики Leoch DJW12-7.0

Номинальное напряжение 12 B Номинальная емкость (20 ч) 7.0 Ач Емкость 7.00 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 6.53 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 5.85 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 5.30 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 4.27 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 151 ± 2 мм Ширина: 65 ± 1 мм Высота: 93.5 ± 1 мм Высота (макс.): 99.5 ± 1 мм Вес 1.97 кг ± 3% Выводы F1 / F2 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 105 A (5 c) Внутреннее сопротивление 33 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 2.1 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
