Leoch DJW12-5.4 F2

Описание Leoch DJW12-5.4 F2

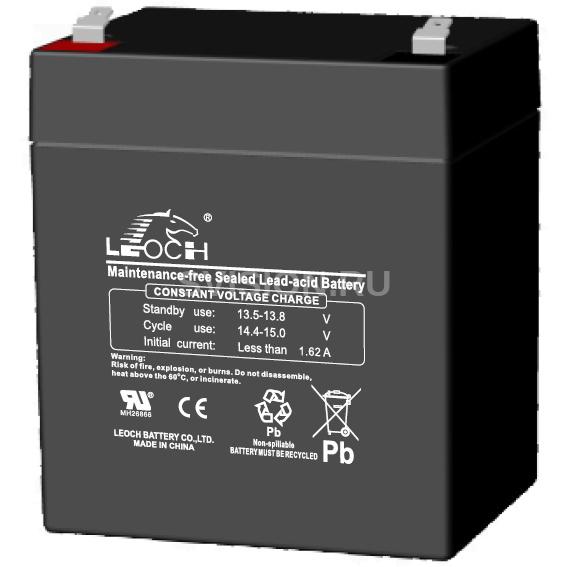

Аккумулятор Leoch DJW12-5.4 (LP12-5.4)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 17.9 12.7 9.79 7.96 5.76 4.14 3.33 2.40 1.85 1.33 1.06 0.90 0.77 0.61 0.499 0.264 1.80 В/Эл 19.2 13.5 10.3 8.28 5.94 4.25 3.41 2.45 1.88 1.36 1.08 0.92 0.79 0.62 0.506 0.267 1.75 В/Эл 20.3 14.0 10.6 8.51 6.09 4.34 3.48 2.49 1.92 1.38 1.09 0.93 0.80 0.63 0.511 0.270 1.70 В/Эл 21.2 14.6 11.0 8.76 6.25 4.44 3.55 2.53 1.95 1.40 1.11 0.94 0.81 0.63 0.516 0.272 1.67 В/Эл 22.0 15.0 11.2 8.94 6.36 4.51 3.60 2.57 1.97 1.41 1.12 0.95 0.81 0.64 0.520 0.274 1.60 В/Эл 23.3 15.6 11.6 9.20 6.53 4.62 3.68 2.62 2.01 1.44 1.14 0.97 0.82 0.65 0.526 0.277

Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 33.8 24.1 18.7 15.3 11.1 8.03 6.48 4.68 3.62 2.62 2.09 1.79 1.53 1.21 0.992 0.528 1.80 В/Эл 36.0 25.4 19.6 15.9 11.4 8.22 6.62 4.76 3.68 2.66 2.12 1.81 1.55 1.23 1.00 0.534 1.75 В/Эл 37.6 26.3 20.1 16.2 11.7 8.36 6.72 4.83 3.73 2.70 2.15 1.83 1.57 1.24 1.01 0.540 1.70 В/Эл 38.9 27.1 20.6 16.6 11.9 8.52 6.83 4.91 3.78 2.73 2.17 1.85 1.59 1.25 1.02 0.544 1.67 В/Эл 40.0 27.7 21.1 16.9 12.1 8.63 6.92 4.96 3.81 2.75 2.19 1.87 1.60 1.26 1.03 0.549 1.60 В/Эл 41.6 28.5 21.6 17.3 12.4 8.79 7.04 5.04 3.88 2.80 2.22 1.89 1.62 1.28 1.04 0.555

Технические характеристики Leoch DJW12-5.4 F2

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 5.4 Ач Ёмкость на режимах 5.40 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 5.11 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 4.65 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 4.14 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 3.68 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 90 ± 1 мм Ширина: 70 ± 1 мм Высота: 101 ± 2 мм Высота (макс.): 107 ± 2 мм Вес 1.8 кг ± 3% Выводы F2 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 81 A (5 c) Внутреннее сопротивление 25 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С. Максимальный ток заряда 1.62 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
