Leoch DJW12-4.5

Описание Leoch DJW12-4.5

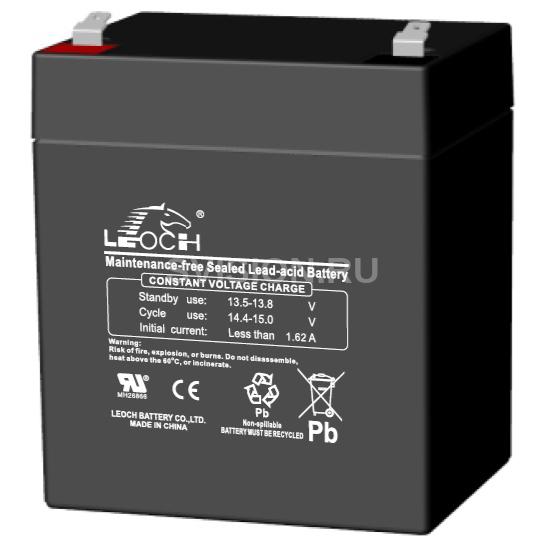

Аккумулятор Leoch DJW12-4.5 (LP12-4.5)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 11.3 8.26 6.55 5.35 4.07 2.99 2.44 1.84 1.53 1.09 0.876 0.744 0.637 0.500 0.409 0.220 1.80 В/Эл 12.2 8.69 6.81 5.51 4.17 3.04 2.48 1.87 1.56 1.11 0.888 0.755 0.645 0.507 0.413 0.222 1.75 В/Эл 13.1 9.10 7.06 5.68 4.27 3.11 2.53 1.90 1.58 1.13 0.900 0.765 0.653 0.513 0.419 0.225 1.70 В/Эл 14.1 9.50 7.31 5.84 4.37 3.16 2.57 1.94 1.61 1.14 0.910 0.775 0.662 0.519 0.424 0.227 1.67 В/Эл 14.8 9.80 7.46 5.95 4.43 3.20 2.60 1.95 1.62 1.15 0.920 0.780 0.667 0.523 0.427 0.229 1.60 В/Эл 16.0 10.40 7.80 6.17 4.56 3.29 2.66 2.00 1.66 1.17 0.940 0.795 0.679 0.532 0.433 0.231



Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 21.3 15.8 12.6 10.3 7.86 5.79 4.74 3.59 3.01 2.15 1.73 1.47 1.26 0.990 0.812 0.489 1.80 В/Эл 23.0 16.5 13.1 10.5 8.02 5.89 4.82 3.65 3.04 2.18 1.75 1.49 1.28 1.01 0.821 0.494 1.75 В/Эл 24.7 17.2 13.4 10.8 8.18 5.98 4.89 3.69 3.09 2.21 1.76 1.50 1.29 1.02 0.831 0.499 1.70 В/Эл 26.4 17.9 13.9 11.1 8.33 6.07 4.96 3.74 3.12 2.23 1.79 1.52 1.31 1.03 0.840 0.504 1.67 В/Эл 27.4 18.4 14.0 11.3 8.42 6.13 5.00 3.77 3.15 2.25 1.80 1.53 1.31 1.04 0.845 0.507 1.60 В/Эл 29.5 19.3 14.6 11.6 8.63 6.26 5.09 3.83 3.20 2.29 1.83 1.56 1.33 1.05 0.858 0.515

Технические характеристики Leoch DJW12-4.5

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 4.5 Ач Ёмкость на режимах 4.50 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 4.19 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 3.89 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 3.39 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 2.66 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 90 ± 1 мм Ширина: 70 ± 1 мм Высота: 101 ± 2 мм Высота (макс.): 107 ± 2 мм Вес 1.39 кг ± 3% Выводы F1 / F2 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 75 A (5 c) Внутреннее сопротивление 48 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 1.35 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
