Leoch DJW12-1.3

Описание Leoch DJW12-1.3

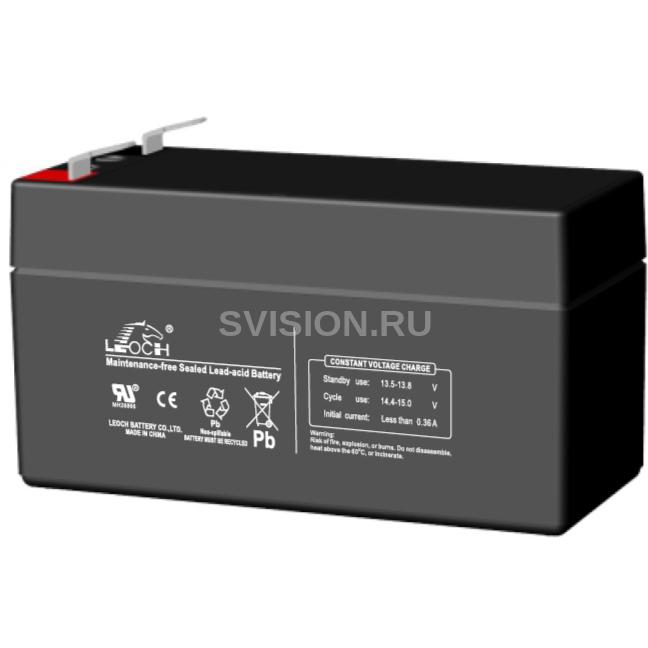

Аккумулятор Leoch DJW12-1.3 (LP12-1.2)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 3.73 2.28 1.78 1.48 1.10 0.813 0.714 0.523 0.411 0.296 0.236 0.201 0.172 0.136 0.111 0.059 1.80 В/Эл 4.01 2.42 1.86 1.54 1.14 0.835 0.731 0.534 0.418 0.301 0.240 0.204 0.175 0.138 0.112 0.059 1.75 В/Эл 4.23 2.52 1.92 1.59 1.17 0.853 0.746 0.543 0.426 0.306 0.243 0.207 0.177 0.139 0.113 0.065 1.70 В/Эл 4.43 2.62 1.99 1.63 1.20 0.872 0.760 0.553 0.432 0.311 0.246 0.209 0.179 0.141 0.115 0.060 1.67 В/Эл 4.58 2.69 2.04 1.67 1.22 0.886 0.771 0.560 0.437 0.314 0.249 0.211 0.181 0.142 0.115 0.061 1.60 В/Эл 4.86 2.80 2.11 1.72 1.25 0.908 0.789 0.572 0.446 0.319 0.253 0.215 0.183 0.144 0.117 0.062



Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 7.06 4.34 3.40 2.86 2.13 1.58 1.39 1.02 0.804 0.583 0.465 0.397 0.341 0.269 0.220 0.117 1.80 В/Эл 7.52 4.57 3.55 2.96 2.19 1.61 1.42 1.04 0.817 0.591 0.471 0.402 0.345 0.273 0.223 0.119 1.75 В/Эл 7.84 4.72 3.64 3.02 2.23 1.64 1.44 1.05 0.830 0.599 0.477 0.407 0.349 0.275 0.225 0.120 1.70 В/Эл 8.13 4.87 3.74 3.09 2.28 1.67 1.46 1.07 0.840 0.607 0.483 0.412 0.353 0.278 0.227 0.121 1.67 В/Эл 8.34 4.98 3.82 3.15 2.32 1.70 1.48 1.08 0.848 0.612 0.487 0.415 0.356 0.280 0.229 0.122 1.60 В/Эл 8.68 5.13 3.92 3.23 2.37 1.73 1.51 1.10 0.862 0.621 0.494 0.420 0.360 0.284 0.232 0.123

Технические характеристики Leoch DJW12-1.3

Технические характеристики

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 1.3 Ач Ёмкость на режимах 1.30 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 1.13 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 1.04 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.92 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.79 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 97 ± 1 мм Ширина: 43 ± 1 мм Высота: 52 ± 1 мм Высота (макс.): 58 ± 2 мм Вес 0.57 кг ± 3% Выводы F1 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 18 A (5 c) Внутреннее сопротивление 145 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 0.36 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
