Leoch DJW12-0.8

Описание Leoch DJW12-0.8

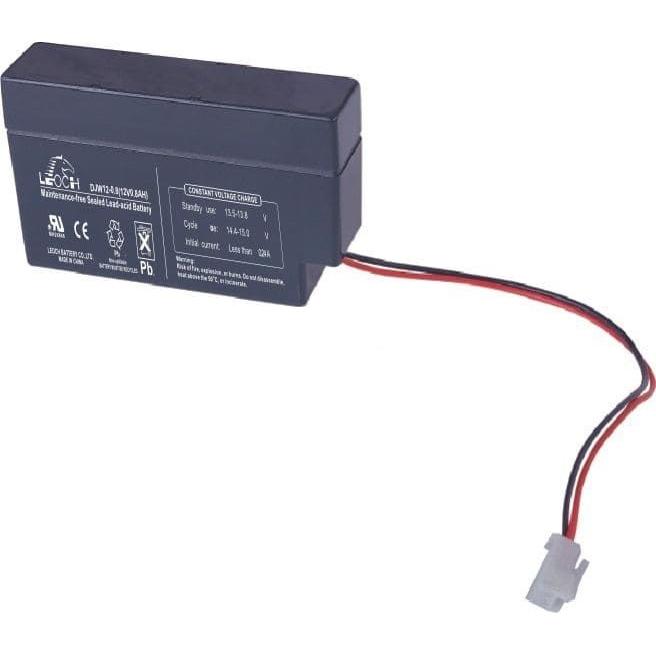

Аккумулятор Leoch DJW12-0.8 (LP12-0.8)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 1.54 1.07 0.883 0.766 0.614 0.473 0.386 0.236 0.180 0.148 0.125 0.109 0.086 0.072 0.040 1.80 В/Эл 1.89 1.28 1.02 0.866 0.680 0.515 0.416 0.251 0.189 0.155 0.131 0.113 0.090 0.074 0.040 1.75 В/Эл 2.24 1.44 1.13 0.943 0.726 0.547 0.438 0.262 0.196 0.160 0.134 0.116 0.092 0.076 0.040 1.70 В/Эл 2.54 1.59 1.22 1.01 0.763 0.569 0.456 0.272 0.202 0.164 0.138 0.119 0.093 0.077 0.041 1.65 В/Эл 2.80 1.71 1.29 1.06 0.795 0.591 0.475 0.280 0.207 0.168 0.141 0.121 0.095 0.078 0.042 1.60 В/Эл 2.94 1.79 1.35 1.10 0.818 0.604 0.486 0.289 0.212 0.172 0.144 0.124 0.097 0.080 0.042



Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 2.90 2.04 1.70 1.48 1.20 0.927 0.761 0.467 0.357 0.295 0.251 0.218 0.174 0.145 0.080 1.80 В/Эл 3.52 2.41 1.95 1.67 1.32 1.00 0.815 0.494 0.374 0.308 0.260 0.226 0.179 0.149 0.080 1.75 В/Эл 4.12 2.70 2.13 1.80 1.40 1.06 0.853 0.512 0.384 0.316 0.266 0.230 0.183 0.151 0.081 1.70 В/Эл 4.62 2.94 2.29 1.92 1.46 1.09 0.884 0.530 0.395 0.322 0.271 0.235 0.184 0.153 0.082 1.65 В/Эл 5.03 3.13 2.39 1.99 1.51 1.13 0.915 0.543 0.403 0.327 0.275 0.238 0.187 0.154 0.082 1.60 В/Эл 5.19 3.21 2.46 2.03 1.53 1.14 0.928 0.556 0.410 0.333 0.279 0.241 0.189 0.156 0.082

Технические характеристики Leoch DJW12-0.8

Технические характеристики

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 0.8 Ач Ёмкость на режимах 0.80 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.76 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.67 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.58 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 0.48 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 96 ± 1 мм Ширина: 25 ± 1 мм Высота: 62 ± 1 мм Высота (макс.): 62 ± 2 мм Вес 0.34 кг ± 3% Выводы Гибкий (клеммная колодка) Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 12 A (5 c) Внутреннее сопротивление 340 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 0.24 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
