Cabeus STP-4P-Cat.6a-SOLID-OUT-LSZH-UV

Описание Cabeus STP-4P-Cat.6a-SOLID-OUT-LSZH-UV

Cabeus STP-4P-Cat.6a-SOLID-OUT-LSZH-UV Кабель витая пара экранированная STP (U/FTP), категория 6a (10GBE), 4 пары, (23 AWG), одножильный (solid), экран - фольга, для внутренней и внешней прокладки, каждая пара в экране (фольга), LSZH-UV (305 м)

Четырехпарный кабель категории 6а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c. Кабель выполнен в экранированном исполнении U/FTP и предназначен для прокладки внутри и вне зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF, стойкого к ультрафиолету. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

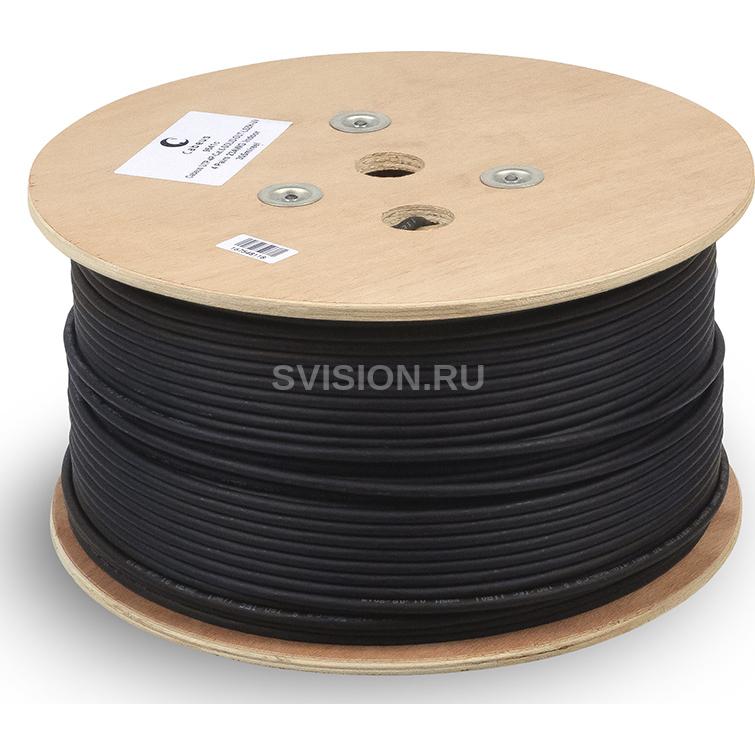

Общий вид кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Экран из полиэфирной алюминиевой фольги 4 – Дренажный проводник 5 – Медный проводник 6 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 6a Число пар 4 Тип U/FTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля безгалогенный компаунд (LSZH + UV) Цвет черный Применение внутренняя/внешняя прокладка Масса 16,5 ± 0,5кг Упаковка фанерный барабан



Технические характеристики Cabeus STP-4P-Cat.6a-SOLID-OUT-LSZH-UV

Технические параметры

Категория 6a Тип U/FTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя/внешняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал вспененный полиэтилен (PЕ foam) Диаметр проводника по изоляции 1,33 ± 0,05 мм Экранирование Индивидуальный экран полиэфирная алюминиевая фольга Дренажный проводник одножильный, электротехническая медь Оболочка кабеля Материал безгалогенный компаунд (LSZH + UV) Толщина 0,55 ± 0,05 мм Диаметр кабеля 7,3 ± 0,5 мм Цвет черный Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -40 до +75 Допустимая температура эксплуатации от -40 до +75 Допустимая температура монтажа от -20 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ ACR-N, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ 1,00 - 2,00 100 98 97 105 105 4,0 27 3,8 100 97 97 105 102 10 30 6,0 100 95 97 97 94 16 30 7,6 100 93 97 93 90 20 30 8.5 100 92 97 91 88 31.25 30 10.7 100 90 97 87 84 62.5 30 15.4 100 86 97 81 78 100 30 19.8 100 85 97 77 74 125 26 22.5 95 75 92 75 72 155.5 26 25.4 94 72 91 73 70 175 25 27.1 93 70 90 72 69 200 25 29.2 92 67 89 71 68 250 24 28.1 90 62 87 69 66 300 24 30.0 89 58 86 67 64 400 23 38.3 87 48 84 64 61 500 22 44.8 85 40 82 61 58
