Cabeus ND-05C-22U60/100

Описание Cabeus ND-05C-22U60/100

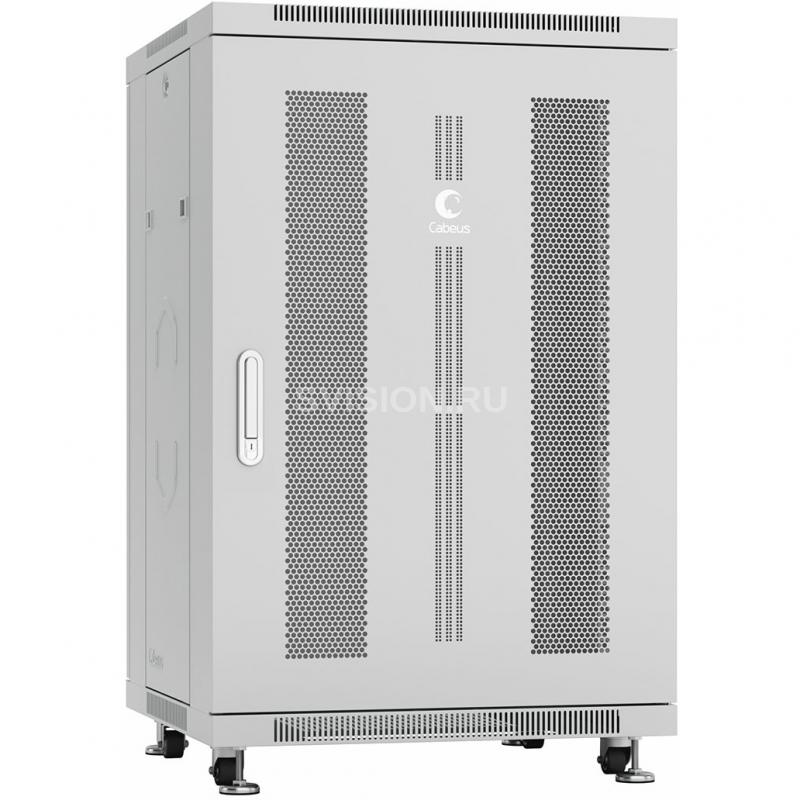

Cabeus ND-05C-22U60/100 Шкаф монтажный телекоммуникационный 19" напольный для распределительного и серверного оборудования 22U 600x1000x1166mm (ШхГхВ) передняя и задняя перфорированные двери, ручка с замком, цвет серый (RAL 7035)

Оптимальное решение (цена/качество) для установки кроссового, телекоммуникационного и серверного оборудования, стандарта 19 дюймов (19")

Имея современный дизайн, шкафы предназначены для установки и использования внутри помещений.

В основе шкафа лежит конструкция из двух сварных рам, что позволяет без труда выдерживать нагрузку до 800 кг

В днище шкафа 2 щеточных ввода и 5 съемных заглушек. Крепежный комплект 30шт. (винт+квадратная гайка). Легко съемные и перенавесные двери Монтажные профиля имеют Юнитовую (U) разметку Щеточный ввод и перфорация для вентиляции.



В основание шкафа и в крыше предусмотрены щеточные вводы для защиты оборудования от пыли при вводе информационного и силового кабеля. В шкафу великолепно продумана естественная (пассивная) вентиляция, за счет перфорации в корпусе шкафа и на передней дверце. А так же, конструктивно, предусмотрена установка активной вентиляции.

Болт заземления Вид сверху Упаковка состоит из трех частей.



Четыре 19" монтажных L - профиля, имеют юнитовую (U) разметку в соответствии со стандартом DIN 41494-7, глубина установки направляющих может изменяться в зависимости от устанавливаемого оборудования.

Вид с боку. Вид сзади Вид спереди



Две съемные боковые панели – обеспечивают удобный доступ к установленному оборудованию. Фиксация боковых панелей, осуществляется при помощи защелок.

Съемные боковые панели. В разобранном виде.



Соответствие требованиям ГОСТ Р 53246-2008.

Технические характеристики Cabeus ND-05C-22U60/100

Несущая конструкция:

• служат сварные передние и задние дверные рамы.

Ввод кабеля:

• осуществляется сверху и снизу, через кабельные щеточные вводы.

Активная вентиляция:

• осуществляется путем установки в крышу активного вентиляторного модуля.

Технические характеристики:

• Передняя и задняя дверь: металлическая с перфорацией;
• Замок с ручкой на передней двери;
• Боковые съемные панели: металлические сплошные;
• Монтажные профили имеют Юнитовую (U) разметку.

Шкаф в базовой комплектации оснащен:

• дном с люками для ввода кабеля, комплектом крепежа для установки оборудования (30шт.), регулируемыми опорами, роликовыми опорами.

Материал:

• Холоднокатаная сталь
• Толщина: монтажный профиль 2.0мм, несущая конструкция 1.5мм, остальное 1.2мм.

Степень Защиты по IP:

• IP20

Нагрузка:

• Статическая погрузка: 800кг.

Отделка наружной поверхности:

• Порошковая краска с предварительным обезжириванием и фосфатированием.

В комплект поставки шкафа Cabeus входит:

• передняя дверь с замками;
• задняя дверь с замками;
• 2 боковые съемные панели;
• 2 пары 19" монтажных профилей имеют Юнитовую (U) разметку;
• регулируемые и роликовые опоры;
• крепежный комплект 30шт. (винт+квадратная гайка).

Цвет:

• Серый RAL7035
•

Поставка:

• Поставляется разобранным в гофрокартонной упаковке.

Общая структура:

1. Двери (взаимозаменяемые - задняя/передняя);
2. Лючки кабельных вводов (щеточный ввод);
3. Крыша;
4. Модуль вентиляторный в крышу (в комплект не входит);
5. Несущие конструкционные рамы;
6. Боковые панели;
7. Блок-адаптеры для крепления направляющих и 19" монтажных профилей (только для шкафов шириной 800мм.);
8. 19" монтажные профили;
9. Полки (в комплект не входят);
10. Демпферные уголки;
11. Направляющие для крепления 19" монтажных профилей;
12. Заглушки в дно шкафа;
13. Дно шкафа;
14. Роликовые опоры;
15. Осевые шпонки петли двери.
