Тахион ТШ-3-09

Описание Тахион ТШ-3-09

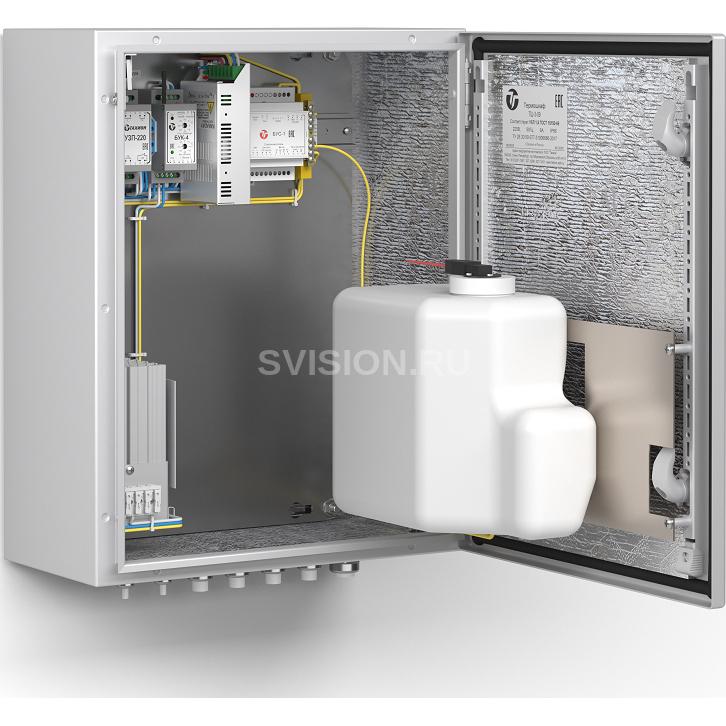

Термошкаф ТШ-3-09 предназначен для установки в нём блока управления стеклоочистителем (БУС-1), бачка стеклоомывателя с насосом и датчиком уровня омывающей жидкости, а также другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования.

Изделие оборудовано: - блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, а также системой обогрева; - тамперным контактом для сигнализации о несанкционированном доступе.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение термошкафа соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP 66.

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

СОСТАВ ИЗДЕЛИЯ

 1. Шкаф 400х500х210мм 1шт.  2. Монтажная панель 1шт.  3. Тамперный контакт (S2) (при открытой двери контакт разомкнут) 1шт.  4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1) 1шт.  5. Блок управления климатом (БУК-4) 1шт.  6. Клеммы проходные (Х1) (S провода до 6 мм²) 2шт.  7. Обогреватель (ОТШ-100) 1шт.  8. Устройство защиты электропитания 220В (УЗП-220) 1шт.  9. AC/DC преобразователь 220/24В, 75Вт 1шт.  10. Шина заземления (Ш1) 1шт.  11. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм 2шт.  12. Гермоввод PBA16-13, Ø кабеля 9-14 мм 4шт.  13. Гермоввод PBA21-18, Ø кабеля 13-18 мм 1шт.  Приобретаются по отдельной заявке:    14. Блок управления стеклоочистителем БУС-1 (входит в состав стеклоочистителя СО-1) 1шт.  15. Кронштейн бачка стеклоомывателя 1шт.  16. Бачок стеклоомывателя с насосом и датчиком уровня омывающей жидкости 1шт.

Технические характеристики Тахион ТШ-3-09

  1. Питание термошкафа:             – напряжение питания    220В AC ±10%, 50Гц        – максимальный ток нагрузки    6А   2. Обогрев:             – напряжение питания    220В AC ±10%, 50Гц        – потребляемая мощность    102Вт   3. Диапазон рабочих температур     – 60°С … +50°С   4. Диапазон регулирования температуры в термошкафу    – 20°С … +15°С   5. Температура срабатывания тепловой защиты    +30°С ± 3°С   6. Температура срабатывания аварийной сигнализации    +70°С ± 3°С   7. Диапазон регулирования температуры холодного запуска аппаратуры    -30°С … +5°С   8. Материалы и поверхности изделия:             – корпус    листовая сталь 1,25 мм, грунтовка, порошковое покрытие        – дверь    листовая сталь 1,5 мм, грунтовка, порошковое покрытие        – панель монтажная    листовая сталь 2мм, оцинкованная   9. Габаритные размеры (без гермовводов)    400 х 500 х 210 мм   10. Вес c упаковкой    16кг
