Болид РИП-24 исп.57 (РИП-24-8/40М3-Р-RS)

Описание Болид РИП-24 исп.57 (РИП-24-8/40М3-Р-RS)

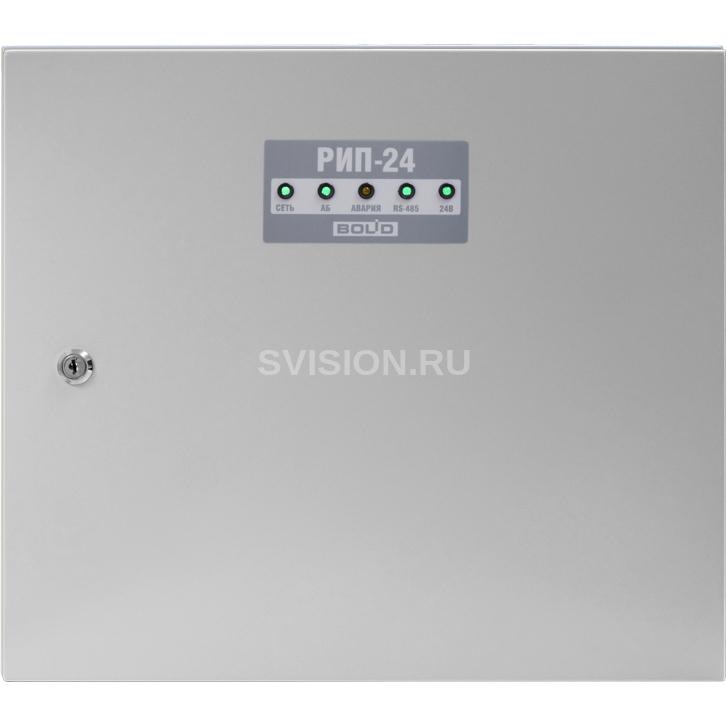

Резервированный источник питания РИП-24 исп.57 (РИП-24-8/40М3-P-RS)

Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО «Орион». 24 В, 8 А (max 11 А); емкость устанавливаемых АБ 40 Ач (2 шт.); два независимых RS-485 интерфейса; два выхода к нагрузке с индивидуальной защитой по току; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

Код ОКПД2: 26.20.40.111 – Источники бесперебойного питания в постановлениях, предоставляющих приоритет или ограничения на применение, отсутствуют. Постановление правительства РФ от 10.07.2019 №878. Постановление правительства РФ от 03.12.2020 №2014

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии «Болид»
• Функциональные возможности:
  • Два независимых выходных канала
  • Две информационные линии интерфейса RS-485
  • Резонансный AC/DC преобразователь 300 Вт с активным ККМ
  • Измерение коэффициента мощности потребления от сети, напряжения и тока сети
  • Измерение выходного напряжения и тока
  • Балансировка и термокомпенсация напряжения заряда аккумуляторных батарей 26Ач или 40Ач
  • Анализ состояния каждой из 2-х АБ путем измерения их внутренних сопротивлений
• Передача событий на пульт «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
  • «Сброс прибора»
  • «Авария сети»
  • «Восстановление сети»
  • «Перегрузка источника питания» / «Перегрузка источника устранена»
  • «Неисправность ЗУ» / «Восстановление ЗУ»
  • «Неисправность источника питания» / «Восстановление питания»
  • «Неисправность батареи»
  • «Ошибка теста АБ»
  • «Разряд батареи»
  • «Требуется обслуживание» / «Требуется замена батареи»
  • «Восстановление батареи»
  • «Тревога взлома» /«Восстановление зоны контроля взлома»
  • «Отключение выходного напряжения» /«Подключение выходного напряжения»
  • «Повышение температуры АБ» / «Температура АБ в норме»
• Измерение и передача данных по запросу от «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
  • Напряжения и тока сети
  • Коэффициента активной мощности сети
  • Напряжения АБ
  • Напряжение на выходе
  • Тока нагрузки
  • Тока заряда/разряда АБ
  • Внутреннего сопротивления каждой АБ
  • Измерение температуры АБ
• Защита с автоматическим восстановлением работоспособности от:
  • Превышений входного и выходного напряжений
  • Перегрузок по входу и выходу
  • «Переполюсовки» каждой АБ
  • Замыкания клемм подключения АБ
• Интеллектуальный контроль каждой аккумуляторной батареи:
  • Анализ состояния каждой из 2х АБ путем измерения их внутренних сопротивлений
  • Измерение емкости АБ
  • Балансировка АБ
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • Программируемый таймер-счетчик времени наработки АБ
  • Отключение АБ при ее разряде
  • Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (термокомпенсация)
• Световая индикация и звуковая сигнализация:
  • Наличие / отсутствие сетевого напряжения
  • Наличие или нарушение связи по интерфейсу RS-485
  • Короткое замыкание или перегрузка по выходу
  • Заряд АБ
  • Отсутствие АБ
  • Отключение АБ при ее разряде
• Энергонезависимый буфер событий
• Релейный выход для сигналов неисправности
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UProg
• Поддержка мониторинга параметров через программу Shleifes

Технические характеристики Болид РИП-24 исп.57 (РИП-24-8/40М3-Р-RS)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Напряжение сети (176...253) В Выходное напряжение при питании от сети (27±1) В при питании от АБ (20...27) В Количество выходных каналов (для подключения нагрузок) с защитой от КЗ и автоматическим восстановлением после КЗ 2 Общий номинальный выходной ток выходных каналов 8 А Общий максимальный выходной ток выходных каналов (до 2х минут) 11 А Максимальная мощность, потребляемая от сети 330 ВА Коэффициент мощности потребляемой от сети при номинальном выходном токе не менее 0,98(активный корректор) Собственный ток потребления от АБ не более 15 мА Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) 40 А*ч (2 шт.) или 26 А*ч (2 шт.) Световая индикация 5 светодиодных индикаторов для отображения режимов работы и неисправностей Встроенный звуковой сигнализатор есть Датчик вскрытия корпуса есть Количество линий RS-485(синхронных между собой), поддерживающих протокол «Орион» 2 Буфер событий 137 событий Релейный выход ("Неисправность") 1 шт., оптореле Максимальные напряжение и ток коммутации реле 80 В, 50 мА Рабочий диапазон температур от -10 до +40 °C Относительная влажность до 90% при +25 °C Тип корпуса, степень защиты (IP) M3 (IР30) Габаритные размеры не более 450х400х210 мм Масса РИП с АБ не более 36,5 кг Средний срок службы 10 лет Программирование РИП Программа UProg.exe Подключение к ПК при программировании Через интерфейс RS-485 с помощью преобразователя интерфейсов Тип подключения к РИП Клеммные колодки под винт Подключение к сети: провод 1,5…4,0 кв.мм Подключение нагрузки: провод 0,75…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…1,5 кв.мм Тип монтажа настенный, навесной
