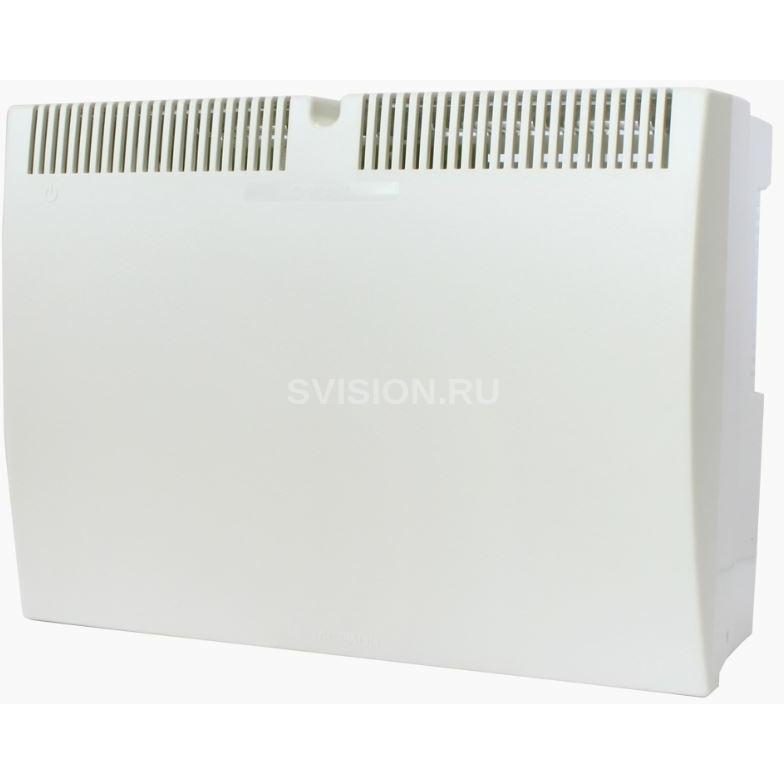

СКАТ СКАТ-2400И7 (65)

Описание СКАТ СКАТ-2400И7 (65)

СКАТ-2400И7 - проффесиональный источник бесперебойного питания предназначеный для систем безопасности. Передовые технологии и опыт мы собрали в одном приборе. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности. Преимущества нового пластикого корпуса

Прибор стал значительно легче Удобный монтаж. Монтажный «столик» Мягкая светодиодная подсветка Увеличенная мощность до 5 А Негорючий материал корпуса



СКАТ-2400И7 обеспечивает:























• световую индикацию наличия напряжения электрической сети
• световую индикацию наличия выходного напряжения
• световую индикацию наличия АКБ
• питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»)
• резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»)
• автоматический переход на резервное питание от АКБ при отключении электрической сети
• контроль наличия АКБ
• оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы
• защиту АКБ от глубокого разряда
• защиту от переполюсовки клемм АКБ
• электронную защиту от короткого замыкания клемм АКБ
• защиту от короткого замыкания на выходе с отключением выходного напряжения
• автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»
• защиту нагрузки от аварии изделия
• выдачу информационного сообщений «НАЛИЧИЕ СЕТИ» посредством переключения контактов реле
• режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».



Технические характеристики СКАТ СКАТ-2400И7 (65)

• Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 175…245
• Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В: 20…28
• Ток нагрузки номинальный, A: 0…4,5
• Ток заряда АКБ стабилизированный, А: 0,45…0,65
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А: 5
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21…22
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 40
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 6
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Рекомендуемая емкость АКБ, Ач: 7—12
• Количество АКБ, шт.: 2
• Характеристики релейного выхода: напряжение, В, не более: 60 ток, мА, не более: 50
• Сечение провода, зажимаемого в клеммах колодок, мм2, не более: «ВЫХОД» и «НАЛИЧИЕ СЕТИ»: 1,5 «СЕТЬ»: 2,5
• Габаритные размеры ШхГхВ, мм, не более: без упаковки: 333х240х134 в упаковке: 350х247х140
• Масса, НЕТТО (БРУТТО), кг, не более: 1,1 (1,4)
• Диапазон рабочих температур, °С: -10…+40
• Относительная влажность воздуха при 25 °С, %, не более: 95
• Степень защиты оболочкой по ГОСТ 14254-96: IP20
