Тахион ТГБ-7-12

Описание Тахион ТГБ-7-12

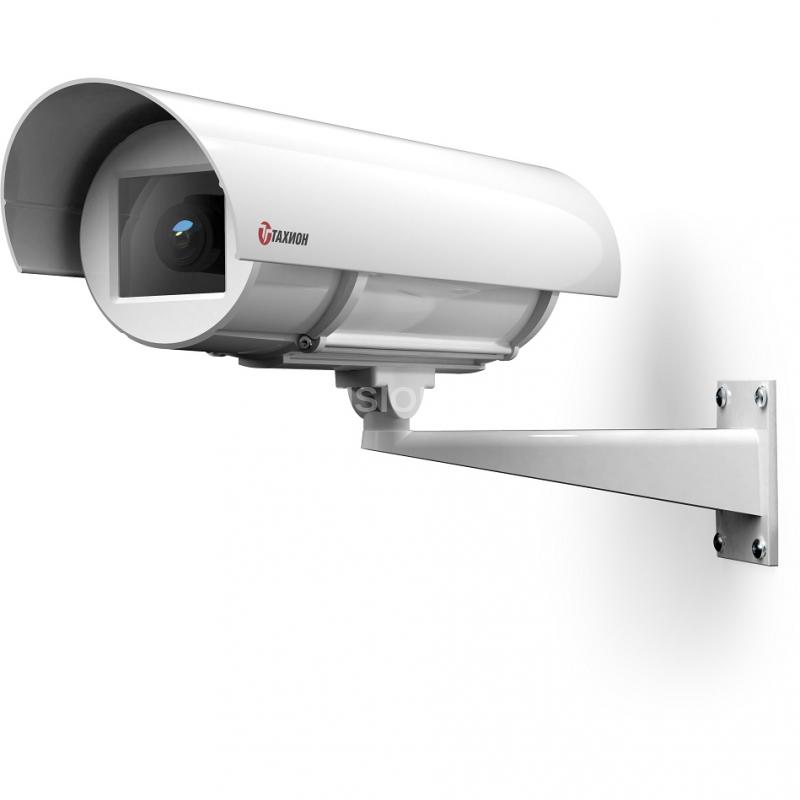

Термокожух ТГБ-7-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур).

ТЕРМОКОЖУХ ОБЕСПЕЧИВАЕТ

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• две ступени мощности обогрева.

ТЕРМОКОЖУХ ТГБ-7-12 СООТВЕТСТВУЕТ

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу.

Модуль видеокамеры изолирован от корпуса термокожуха.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Климатическое исполнение термокожуха соответствует УХЛ 1,5 ГОСТ 15150.

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1 Термокожух ТГБ-7-12 2 Гермоввод PBA11-10 – Ø кабеля 10 ÷ 6*** мм – 2 шт. (один гермоввод имеет заглушку) 3 Модуль для видеокамеры 4 Болт заземления 5 Шарнир 5.1 Гайка болта фиксации шарнира 6 Кронштейн 7 Солнцезащитный козырёк

*** Гермовводы для кабелей другого диаметра устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТГБ-7-12

Напряжение питания    12 В DC Температура вкл./откл. обогрева    20 °С ± 3 °С  / 25 °С ± 3°С Мощность обогрева*    12 Вт / 8 Вт Материал корпуса    сплав алюминиевый (покрытие краска порошковая RAL9002**) Диапазон рабочих температур (8 Вт / 12 Вт)    -45 °С / -35 °С ÷ +50 °С Устойчивость к низким температурам    III (высокая) Влажность воздуха    до 100% при +25 °С Устойчивость к внешним воздействиям    III (высокая) IP66/IP68 Устойчивость к несанкционированным действиям (НСД)    II (средняя) Вес c упаковкой (не более)    3,5 кг Режим работы    круглосуточный *– Предприятием изготовителем джампер выбора мощности обогрева Х3 установлен в положение «12» – мощность обогрева 12 Вт, для изменения мощности на 8 Вт джампер X3 необходимо пере-ставить в положение «8». **– Другой цвет покрытия по отдельной заявке.
