Тахион ТГБ-7У

Описание Тахион ТГБ-7У

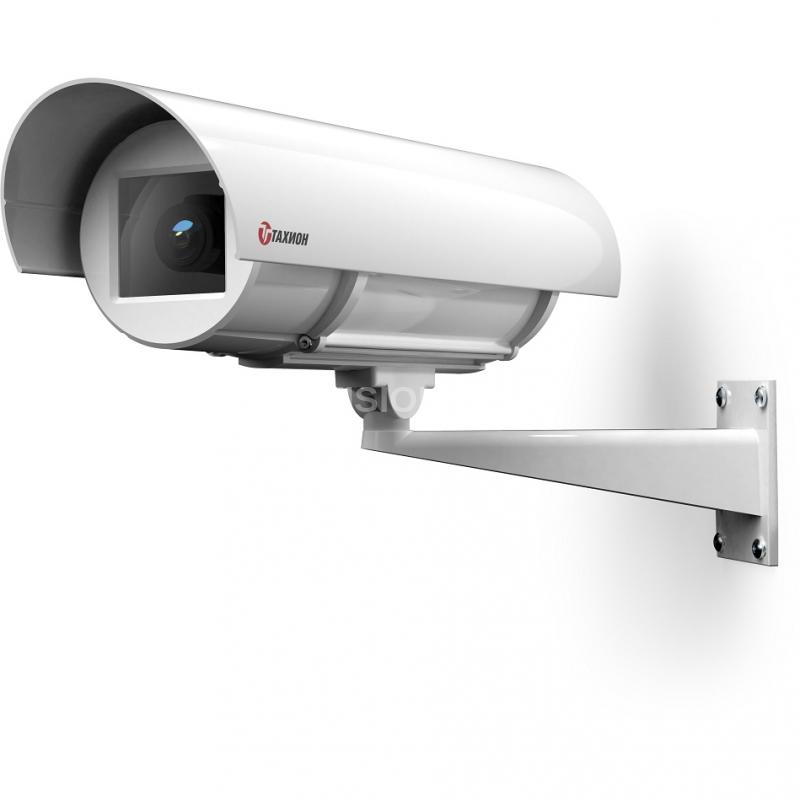

Термокожух удлиненный ТГБ-7У (без обогрева) предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли).

Модуль для установки видеокамеры изолирован от корпуса термокожуха. Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Термокожух соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – I или III классу (в зависимости от устанавливаемого электронного оборудования);
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1 Термокожух 2 Кабельные вводы PG11, Ø кабеля 6–10** мм - 2 шт. (один гермоввод имеет заглушку) 3 Модуль для видеокамеры 4 Клемма заземления 5 Шарнир 5.1 Гайка болта фиксации шарнира 6 Кронштейн 7 Солнцезащитный козырёк 8 Вентилятор системы стабилизации температуры в термокожухе (кроме ТГБ-7У-12, ТГБ-7У (без обогрева))

** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:



Технические характеристики Тахион ТГБ-7У

Характеристика       ТГБ-7У (без обогрева)*      Напряжение питания, В       250 DC/AC max Напряжение / ток внутреннего источника питания, В DC / А       Температура вкл./откл. обогрева **, °С   – Мощность обогрева ***, Вт             – Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А             60 / 0,24 (при 250 В)     Диапазон температуры окружающей среды при эксплуатации, °С                                                          -60 … +50 Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры ****, °С             – Температура вкл./откл. холодного запуска, °С   – Влажность воздуха при +25 °С, %                                                                  до 100 Устойчивость к несанкционированным действиям (НСД)                               II (средняя) по ГОСТ Р51558 Устойчивость к низким температурам                              III (высокая) по ГОСТ Р51558 Устойчивость к внешним воздействиям                              III (высокая) по ГОСТ Р51558 Степень защиты оболочки                                    IP66/IP68 по ГОСТ14254 Материал корпуса                   сплав алюминиевый, покрытие – краска порошковая RAL9002*****     Масса с упаковкой, кг, не более                                                                           3,8 Режим работы                                                   круглосуточный

* Для ТГБ-7У (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования.
