Эридан УДП ИП535-07е "Пуск" И2

Описание Эридан УДП ИП535-07е "Пуск" И2

Устройство Дистанционного Пуска Эридан УДП ИП535-07е "Пуск" И2 используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п. Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012). Может подключаться напрямую в цепи исполнительных устройств (исполнение И1) или в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2). Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств. Отличительные особенности УДП ИП535-07е "ПУСК":

активация УДП производится двумя действиями

«антивандальная» конструкция корпуса

приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный

используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.

максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А

может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП

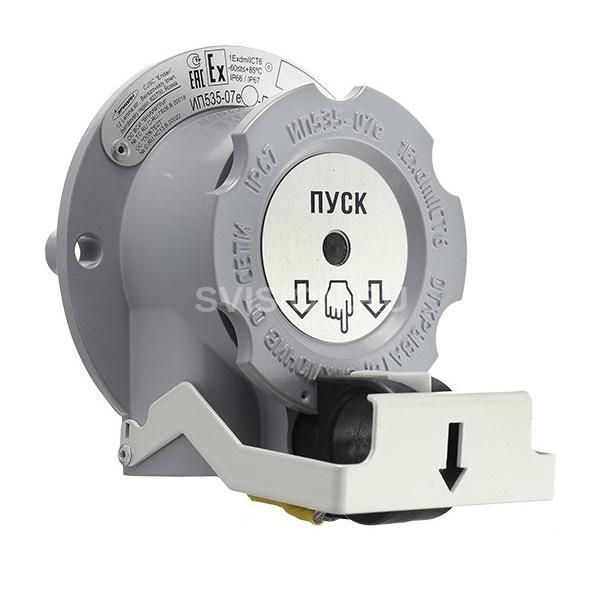

подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей Принцип работы: Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно. Конструкция:

приводной элемент конструктивно отделен от корпуса

неокисляющиеся пружинные клеммы WAGO

выпускается в корпусе из алюминиевого сплава АК 12 ПЧ

опция - козырек (по заказу, в стандартный комплект не входит) Назначение УДП: ПУСК - назначение УДП определяется пользователем (цвет серый) Ключевые характеристики:

высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)

возможность многократного использования

для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2) Цена за оборудование без учёта вводных устройств (кабельные вводы). Дополнительно необходимо преобрести два кабельных ввода, на выбор: Эридан ШТ 1/2". Штуцер для монтажа в трубной разводке с резьбой G = 1/2" Эридан ШТ 3/4". Штуцер для монтажа в трубной разводке с резьбой G = 3/4" Эридан ШТ 1". Штуцер для монтажа в трубной разводке с резьбой G 1” Эридан ШТ 20. Штуцер для монтажа в трубной разводке с резьбой М20х1,5 Эридан ШТ 25. Штуцер для монтажа в трубной разводке с резьбой М25х1,5 Эридан КВБ 12. Кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм Эридан КВБ 17. Кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм Эридан КВБУ 14.Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони Эридан КВБУ 18. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони Эридан КВБУ 22. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони Эридан КВМ 15. Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 15мм Эридан КВМ 20. Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 20мм Эридан КВО 10. Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм Эридан КВО 14. Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм Эридан ЗГ. Оконечная заглушка Эридан ОЭ. Оконечный элемент контроля шлейфа со световой индикацией. УДП ИП535-07е "Пуск" И2 можно включать в шлейф пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).

Технические характеристики Эридан УДП ИП535-07е "Пуск" И2

• маркировка взрывозащиты: 1Ех db IIC T6 Gb
• пылевлагонепроницаемость: IP66 / IР67
• напряжение питания, В: 8-28
• максимальный потребляемый ток, мкА: 70
• индикация режимов работы, дежурный режим / режим активации: да / да
• условия эксплуатации, °С: от -60 до +85
• габаритные размеры, не более, мм: 245x135x80
• масса, не более, кг: 1,0
• срок службы, не менее, лет: 10
• гарантийный срок, лет: 5
• Производитель: Эридан
