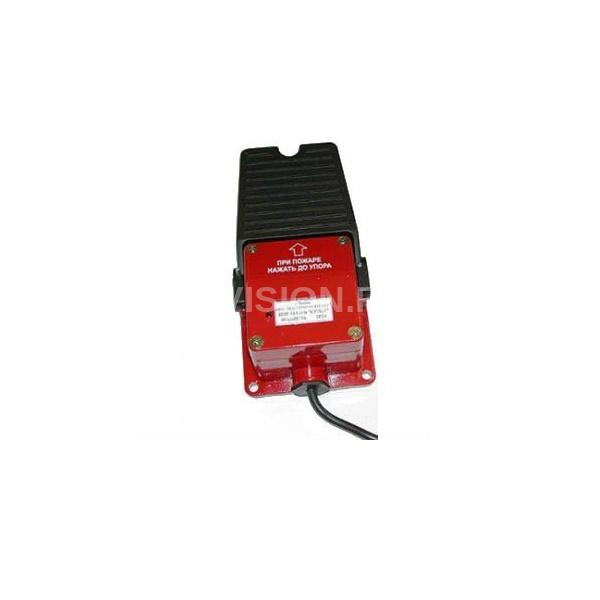

Магнито-контакт ИПР 514-2/В Культ

Описание Магнито-контакт ИПР 514-2/В Культ

Извещатели пожарные ручные взрывозащищенные ИПР 514-2/В «КУЛЬТ» (в дальнейшем – извещатели), предназначены для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Извещатели изготавливаются двух видов (исполнений), со световой индикацией и без световой индикации. Извещатели без световой индикации имеют маркировку взрывозащиты 0EXiaIICT6 X, со световой индикацией 1ExibIIBT6 X по ГОСТ Р 51330.0-99. Извещатели предназначены для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА, и имеющих сертифицированные барьеры безопасности с выходными искробезопасными цепями ”i”. Извещатели предназначены для работы во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях. Область применения – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB IIC, и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, B-IIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухом. Подключение извещателя со световой индикацией в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. В режиме передачи сигнала «ПОЖАР» на извещателе включается оптический индикатор красного цвета. Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снятия усилия нажатия на приводной элемент. Перевод извещателя в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с. Извещатель без световой индикации выдает режим передачи сигнала «ПОЖАР» в шлейф сигнализации путем размыкания сухих контактов геркона и включается в шлейф последовательно. Конструктивно извещатель выполнен из металлического корпуса, сверху которого располагается приводной элемент. Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 40 оС и с температурой от минус 40 до 60 оС. Пример записи обозначения извещателя при его заказе и в документации другой продукции: «Извещатель пожарный ручной взрывозащищенный ИПР 514-2/В ''КУЛЬТ'' ПАШК.425211.010 ТУ (без световой идикации)». Извещатели относится к изделиям конкретного назначения, вида 1, непрерывного длительного применения, невосстанавливаемые, изнашиваемые, неремонтируемые, необслуживаемые, неконтролируемые перед применением по ГОСТ 27.003-90. Извещатель соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, ГОСТ Р 51330.17-99 НПБ 70-98, НПБ 76-98, НПБ 57-97. Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой) Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 40 оС и с температурой от минус 40 до 60 оС.

Технические характеристики Магнито-контакт ИПР 514-2/В Культ

• Маркировка по взрывозащите: 0ExiaIICT6
• Напряжение питания, B:     - по шлейфу сигнализации: 8…20
• Ток потребления в дежурном режиме, мкА: 50
• Степень защиты: IP54
• Диапазон рабочих температур, °С: -40…+60
• Габаритные размеры, мм: 205х100х75
• Масса, не более, кг: 0.95
