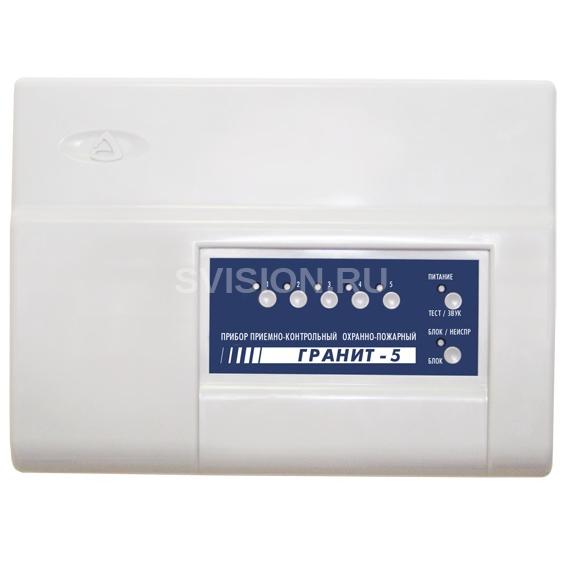

Сибирский арсенал Гранит-5 с IP-регистратором событий

Описание Сибирский арсенал Гранит-5 с IP-регистратором событий

Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения.

Приборы могут выдавать 9 видов извещений:

• "Норма" - передается замкнутым состоянием контактов реле ПЦН;
• "Тревога" - при срабатывании извещателя в охранном ШС;
• "Внимание" - при срабатывании одного извещателя в пожарном ШС;
• "Пожар" - при срабатывании двух извещателей в пожарном ШС;
• "Неисправность" - при коротком замыкании или обрыве пожарного ШС;
• "Сеть" - при наличии напряжения в сети;
• "Резерв" - при переходе прибора на питание от аккумулятора;
• "Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
• "Вскрытие" - при попытке снять крышку прибора.

При постановке и снятии ШС с охраны выполняется сброс сработавших пожарных извещателей, питающихся от ШС, который обеспечивается снятием напряжения со шлейфа на 2 с.

Прибор имеет светодиодные индикаторы состояния ШС и индикатор "Питание" для контроля напряжения питания и состояния аккумулятора.

Релейные выходы для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия ШС под охрану и мигает при любом нарушении ШС. Звуковой оповещатель выдает непрерывный сигнал при извещениях "Неисправность" и "Тревога" (длительностью до 3 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).

IP регистратор предназначен для регистрации событий, происходящих в приборе, с указанием времени, когда произошло событие. Ёмкость журнала событий – до 10000 событий. IP регистратор также используется для добавления текстовых меток (описание прибора и зон), просмотра текущего состояния прибора, просмотра журнала событий и удаленного управления прибором (постановка на охрану, снятие с охраны и управление реле ПЦН) через WEB интерфейс.

Особенности

• 5 шлейфов сигнализации (ШС), которые могут быть как охранными, так и пожарными
• Может работать по одной из десяти встроенных тактик применения. Тактика работы прибора выбирается с помощью установленных на плате перемычек
• Управление вентиляцией
• Дополнительные возможности свободного программирования прибора с помощью программы «Конфигуратор Гранит» при подключении прибора к компьютеру кабелем USB AM/miniB
• Прибор контролирует состояние ШС по величине их сопротивления
• Поддержка работы с ключами Touch Memory
• Передача тревожных извещений на ПЦН по двум каналам выполняется разрывом линий ПЦН с помощью контактов реле
• Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом
• Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 2 мА
• Реализован режим охраны с "закрытой дверью" по первому ШС
• Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя
• Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора
• Электромеханическая блокировка органов управления режимами работы для защиты от несанкционированного управления прибором
• Может работать с интеллектуальным оповещателем «Призма-200И»
• Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Отдельный выход 12 В для питания извещателей, защищённый от короткого замыкания
• Встроенные часы реального времени.
• Для доступа к WEB интерфейсу может использоваться одна из двух учетных записей: учетная запись «Администратор» или учетная запись «Пользователь». (Учетная запись «Администратор» позволяет управлять прибором удаленно, изменять все настройки (в т.ч. изменение логина и пароля для авторизации) и просматривать текущее состояние прибора. Учетная запись «Пользователь» позволяет управлять зонами, реле ПЦН и просматривать текущее состояние прибора.)

Технические характеристики Сибирский арсенал Гранит-5 с IP-регистратором событий

• Информационная ёмкость (количество шлейфов): 5;
• Информативность (количество видов извещений): 9;
• Напряжение на входе ШС при номинальном сопротивлении шлейфа: 19...20 В;
• Суммарная токовая нагрузка в шлейфе (дежурный режим), не более: 2 мА;
• Ток потребления по выходу "12 В" для питания извещателей, не более: 400 мА;
• Регистрируются нарушения шлейфа длительностью более: 350 мс;
• Не регистрируются нарушения шлейфа длительностью менее: 250 мс;
• Диапазон рабочих температур: -30...+50 °С;
• Относительная влажность воздуха при +40°С, не более: 90%;
• Мощность, потребляемая от сети, не более: 15 ВА;
• Ток потребления от аккумулятора в дежурном режиме, не более: 200 мА;
• Масса без аккумулятора, не более: 0,9 кг;
• Габаритные размеры: 290х210х95 мм;
• Срок службы, не менее: 10 лет;
