Описание Сибирский арсенал Гранит-5C (Wi-Fi)

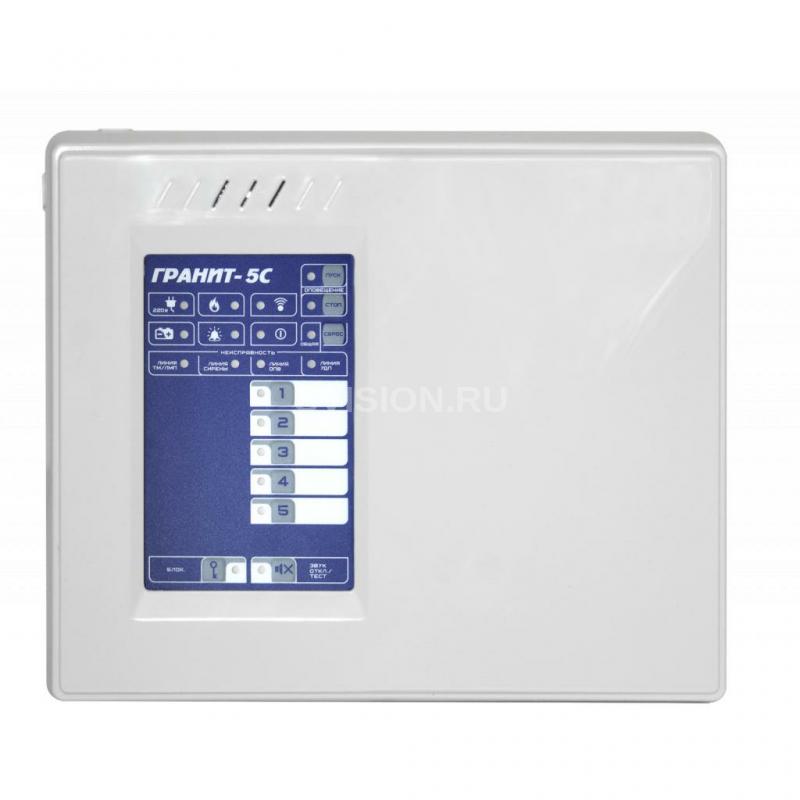

Прибор приемно-контрольный и управления охранно-пожарный Сибирский арсенал Гранит-5C (Wi-Fi)
Прибор приёмно-контрольный и управления охранно-пожарный Гранит-5C предназначен для работы в составе систем передачи извещений «Горизонт» и «ЛАВИНА» в качестве объектового прибора.
Прибор обеспечивает централизованную и локальную охрану объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями с передачей информации о тревожных сообщениях и прочих событиях с помощью встроенного WiFi-коммуникатора.
Особенности
Приборы укомплектованы WiFi коммуникаторами для передачи информации на ПЦН по сетям WiFi.
Для передачи информации на ПЦН по сетям ETHERNET и/или GSM/GPRS прибор может быть укомплектован/доукомплектован GE-коммуникатором;
При использовании прибора в системе Лавина!
Передача извещений происходит в формате SurGard.
Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB.
При использовании прибора в системе Горизонт
Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
Имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);
При наличии в нём GE-коммуникатора прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров);
Позволяет подключить 5 шлейфов сигнализации с функциями охранных или пожарных;
Наличие выходов и органов управления оповещением при пожаре;
При работе в СПИ «Горизонт» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора система «Лавина» и конфигуратор «Гранит-С»;
Запуск оповещения о пожаре осуществляется:
- автоматически, при определении событий «Пожар2», «Пожар1» в пожарном ШС;
- вручную с панели индикации и управления прибора (кнопка «ПУСК»);
- дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
Управление зонами прибора (постановка/снятие/перепостановка) осуществляется:
- кнопками «1»…«5» на панели индикации и управления прибора;
- электронными ключами Touch Memory через порт ТМ;
- удалённо с ПЦН;
- прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт;
Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ОПВ» («Оповещение о пожаре»), «ЛМП» («Лампа») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
Парольная защита органов управления прибора от несанкционированного доступа;
Возможность обновления прошивки прибора;
Электропитание прибора осуществляется:
1. или от сети 220 В с обязательным использованием встроенной аккумуляторной батареи (4,5 или 7 Ач). При этом не должен быть подключен внешний резервированный источник питания.
2. или от внешнего резервированного источника питания +12 В и током не менее 0,7 А. При этом сеть 220 В и встроенная аккумуляторная батарея должны быть отключены.
Автоматический переход на питание от аккумуляторной батареи при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся;
При полном отключении электропитания прибор запоминает состояние ШС;
Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора;
Возможность передачи тревожных и других извещений на другие ПЦН, принимающие извещения по протоколу SurGard. В этих случаях и в случае автономной работы программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения, при работе с пультами.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
Схема внешних подключений ППКУОП Гранит-С
Технические характеристики Сибирский арсенал Гранит-5C (Wi-Fi)
- Количество шлейфов сигнализации: 5
- Емкость буфера извещений (количество событий в памяти прибора): 40
- Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки): 64
- Время доставки извещений: от 5 с
- Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ): 19,5 ± 0,5 В
- Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до: 100 В / 100 мА
- Напряжение / ток выхода реле ПЦН3, до: ~ 250 В / 3 А
- Максимально допустимый общий ток потребления по выходу +12 В: 1,5 А
- Напряжение питания от сети (переменный ток 50 Гц): от 110 до 242 В
- Мощность, потребляемая от сети, не более: 15 ВА
- Напряжение питания от аккумуляторной батареи: от 11,8 до 14,0 В
- Номинальная ёмкость аккумуляторной батареи: 7 или 4,5 Ач
- Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более: 65 мА
- Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более: 85 мА
- Масса без АБ, не более: 700 г
- Габаритные размеры, не более: 250x210x80 мм
- Степень защиты, не менее: IP20 (IP40)
- Срок службы, лет: 10
- Диапазон рабочих температур: от –30 до +55°
