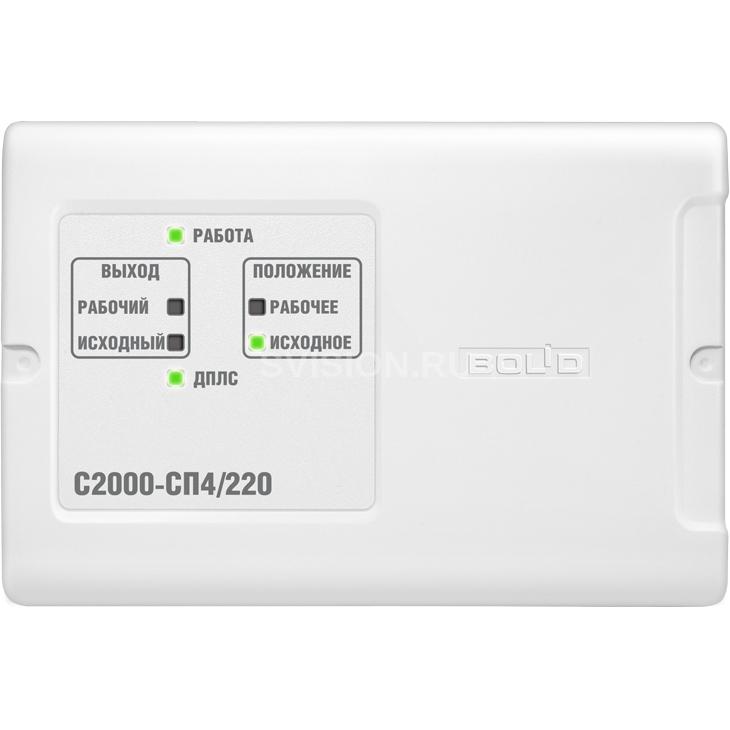

Болид С2000-СП4/220

Описание Болид С2000-СП4/220

Болид С2000-СП4/220 - блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион". Данный тип аккумуляторов предназначен для применения в резервированных источниках питания (РИП), приборах приемно-контрольных, шкафах оборудования пожарной автоматики, и другом сложном оборудовании систем безопасности, более требовательном к характеристикам и продолжительности срока службы аккумуляторных батарей. Аккумуляторы могут быть применены в составе систем резервированного (бесперебойного) электропитания постоянного тока систем управления, мониторинга, связи и других устройств и агрегатов. Выпускается в четырёх исполнениях: «С2000-СП4/24» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС «С2000-СП4/220» для рабочего напряжения 220 В переменного тока «С2000-СП4/220 исп.01» для рабочего напряжения 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС

Особенности:

• Для рабочего напряжения 220 Вольт переменного тока
• Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
• Программируемая логика управления реле.
• Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
• Гальваническая развязка управляемых выходов от ДПЛС
• Получение сигналов от 2-х концевых выключателей состояния привода
• Возможно подключение внешней кнопки функционального теста
• Контроль вскрытия корпуса
• Световая индикация состояния прибора и выходов
• До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И" Структурная схема управления противопожарными клапанами:

Технические характеристики Болид С2000-СП4/220

• Модель: С2000-СП4/220
• Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
• Максимальный коммутируемый ток одного реле: 3 A
• Коммутируемое напряжение: 220В
• Максимальный ток контроля исправности цепей: 1,5 мА
• Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
• Потребляемый ток от линии ДПЛС: не более 1,5 мА
• Гальваническая развязка ДПЛС и источника питания силовой части: до 500 В
• Датчик вскрытия корпуса: микропереключатель
• Время технической готовности: не более 15 с
• Рабочий диапазон температур: от минус 30 до +55°C
• Относительная влажность: до 93% при +40°C
• Степень защиты корпуса: IР40
• Габаритные размеры: 156х107х39 мм
• Масса: не более 0,2 кг
• Средний срок службы: 10 лет
• Программирование: программа UProg.exe
• Тип монтажа: настенный навесной или на DIN-рейку
