Болид Сигнал-10

Описание Болид Сигнал-10

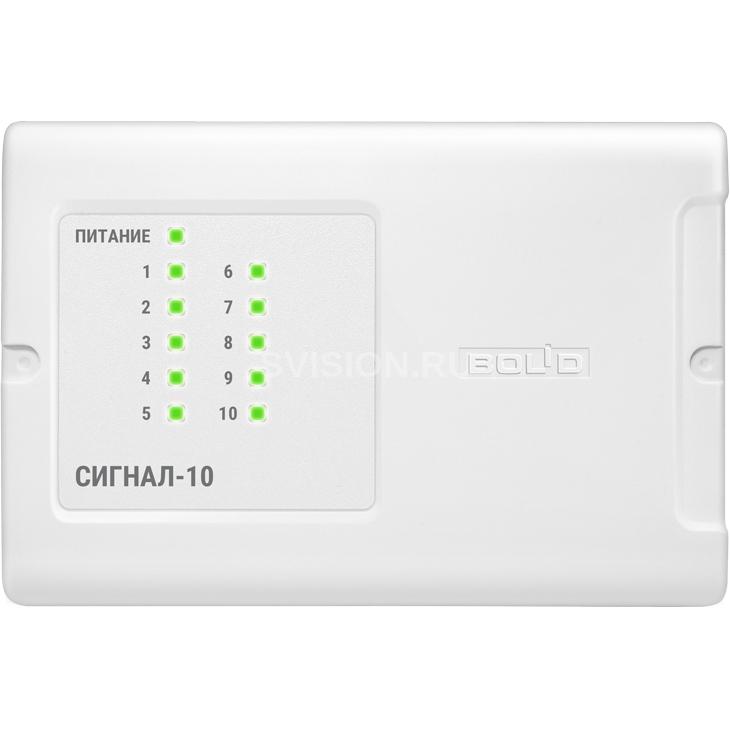

Блок приемно-контрольный охранно-пожарный Сигнал-10

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств: - охранной и тревожной сигнализации; - пожарной сигнализации и автоматики.

В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

• контролирует неадресные шлейфы сигнализации:
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 17: водосигнальный
• управляет 2-мя релейными выходами без контроля подключаемых цепей
• управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
• отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
• поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
• позволяет одновременно управлять группой своих шлейфов сигнализации
• позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
• питается от одного или двух независимых внешних источников питания постоянного тока
• имеет датчик вскрытия корпуса

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.

Дополнительно к функциям в автономном режиме блок выполняет следующие функции:

• тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
• тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
• тип 3: пожарный тепловой двухпороговый;
• тип 16: пожарный ручной
• тип 18: пожарный пусковой

• контролирует пожарный адресно-пороговый шлейф сигнализации
  • тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
• поддерживает резервированный интерфейс RS-485
• передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
• поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
• передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
• имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Технические характеристики Болид Сигнал-10

Наименование параметра Значение параметра Проводные шлейфы сигнализации (ШС) 10 входов Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС100 Ом для пожарных ШС Макс. сопротивление проводов адресных ШС 50 Ом Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй" 20 кОм для охранных ШС50 кОм для пожарных ШС Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" до 10 в одном ШС Неадресные охранные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС - до 3 мА Неадресные пожарные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС типа 1 - до 3 мАобщий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами без ограничений Контролируемые цепи технологических установок по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь Напряжение на каждом входе ШС 19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС Ограничение тока в короткозамкнутом ШС 26,5 мА Световая индикация тревог и неисправностей 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС Встроенный звуковой сигнализатор не менее 50 дБА на расстоянии 1 м Датчик вскрытия корпуса микропереключатель Энергонезависимый буфер событий 512 сообщений Интерфейс RS-485, протокол Орион Скорость передачи 9600 бит/с Тип передачи полудуплекс Питание блока от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В Напряжение питания постоянного тока от 10,2 В до 28,0 В Ток потребления, не более - в дежурном режиме- в режиме «Пожар»* без учёта тока потребления исполнительных устройств 220 мА410 мА Готовность к работе после включения питания не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) Внешний считыватель ЭИ 1 вход Интерфейс подключаемых считывателей Dallas Touch Memory, iButton Светодиоды Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА Объем памяти ЭИ пользователей до 85 Выходы 4 шт. Оптореле 2 шт.: 170 В/0,1 А (постоянное); 130 В/0,1 А (переменное) Ключи (транзисторные) 2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В Защита от перегрузки по току самовосстанавливающиеся предохранители Рабочий диапазон температур от -30 до +50 °C Относительная влажность до 98% при +25 °C Степень защиты корпуса IР40 Габаритные размеры 156х107х39 мм Вес блока не более 0,3 кг Средний срок службы 10 лет Программирование блока программа UProg.exe Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа настенный навесной или на DIN-рейку
