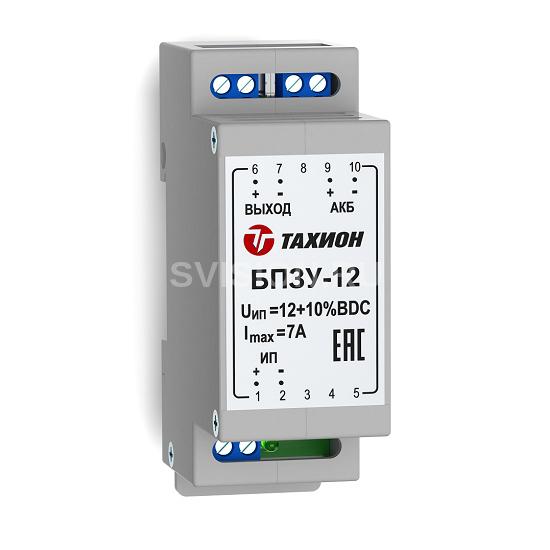

Тахион БПЗУ-12

Описание Тахион БПЗУ-12

Блок переключения питания с зарядным устройством БПЗУ-12. Блок переключения питания с зарядным устройством БПЗУ-12 предназначен для создания системы бесперебойного питания с использованием одной 12 В аккумуляторной батареи (АКБ), (или двух, подключенных последовательно*), и внешнего источника питания 12 В. Изделие обеспечивает:

• питание нагрузки стабилизированным напряжением от источника питания 12 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC; автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети; оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC; защиту АКБ от глубокого разряда; защиту от короткого замыкания клемм АКБ; индикацию наличия входного, выходного напряжений и работы от АКБ.
• питание нагрузки стабилизированным напряжением от источника питания 12 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
• автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети;
• оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
• защиту АКБ от глубокого разряда;
• защиту от короткого замыкания клемм АКБ;
• индикацию наличия входного, выходного напряжений и работы от АКБ.

• питание нагрузки стабилизированным напряжением от источника питания 12 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
• автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети;
• оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
• защиту АКБ от глубокого разряда;
• защиту от короткого замыкания клемм АКБ;
• индикацию наличия входного, выходного напряжений и работы от АКБ.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75. Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Степень защиты в соответствии с ГОСТ 14254 IP20. * Для последовательного соединения необходимо использовать аккумуляторные батареи одинаковой емкости, одной модели и одной даты выпуска. Габаритные размеры Схема подключения

Технические характеристики Тахион БПЗУ-12

• Входное напряжение: 12±10% В DC
• Выходное напряжение (при работе от сети): 12±10% В DC
• Выходное напряжение (при работе от АКБ): 9,5÷13,5 В DC
• Напряжение отсечки АКБ от нагрузки: 9,5÷10,2В DC
• Максимальный выходной ток: 5 А
• Ток заряда батареи: 1 А
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, напряжением 12 В
• Ёмкость АКБ: не более 9 А/ч
• Количество АКБ: 1 шт.
• Время прерывания при переключении на резервное питание**: 5÷15 мс
• Диапазон рабочих температур: -40°С ÷+60°С
• Сечение подключаемых проводов: не более 2,5 мм²
• Средняя наработка на отказ, не менее: 10 000 ч
• Средний срок службы, не менее: 8 лет
• Габаритные размеры: 89 х 58 х 35 мм
• Вес c упаковкой: не более 200 г
