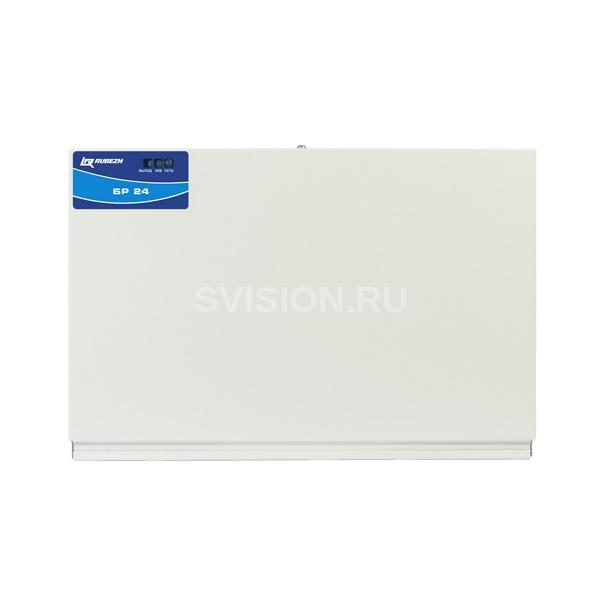

Рубеж БР 24 2x17

Описание Рубеж БР 24 2x17

Боксы резервного электропитания серии БР 24 предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж» с номинальным выходным напряжением 24 В. Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР соответствующих исполнений (обозначенных «БР»), тем самым увеличивая общую ёмкость АКБ. Вход БР 24 подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей. Диапазон сетевого напряжения составляет 140 В - 265 В, такой запас позволяет гарантированно заряжать АКБ в удалённых районах и местах с некачественным электроснабжением. Боксы обеспечивают быстрый заряд установленных в них АКБ даже большой ёмкости. Внимание! Не допускается использование бокса резервного питания в качестве самостоятельного источника питания. Конструкция и принцип работы Бокс резервного электропитания БР 24 состоит из металлического корпуса, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ~230 В 50 Гц в постоянное напряжение 13,65 В, и предусмотрено место для установки двух герметизированных свинцово-кислотных аккумуляторных батарей (АКБ) с номинальным напряжением 12 В. Каждая из двух АКБ подключается к своим клеммам, заряд каждой АКБ производится напряжением 13,65 В, при работе на нагрузку напряжения двух АКБ суммируются. На переднюю панель корпуса выведены светодиодные индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и заряда аккумуляторной батареи (ЗАРЯД). В боксах выпуска до мая 2015 г. вместо индикатора «ЗАРЯД» применялся индикатор «АКБ». Индикатор ЗАРЯД светится при протекании через АКБ зарядного тока не менее 0,25 А. При отсутствии АКБ или полностью заряженной АКБ индикатор не светится. Варианты исполнения Внимание! При расчетах необходимо помнить, что в 24-вольтовых боксах итоговая ёмкость бокса равна ёмкости одной АКБ. Схема обеспечивает защиту от неправильного подключения (переполюсовки) аккумулятора посредством самовосстанавливающегося предохранителя. Кроме этого обеспечивается защита бокса БР 24 при коротком замыкании клемм подключения аккумуляторных батарей. Схема бокса не осуществляет режим заряда при подключении разряженной АКБ с напряжением менее 10 В, т.к. глубоко разряженные АКБ являются неисправными и непригодными к эксплуатации. Заряд происходит при наличии напряжения на аккумуляторных гнёздах более 10В. Высокий уровень зарядного тока сохраняется в процессе зарядки до напряжения на АКБ 13,2…13,3 В. Далее величина зарядного тока линейно снижается при повышении напряжения АКБ. При полностью заряженной АКБ ток подзаряда становится минимальным, индикатор ЗАРЯД гаснет. При подключении бокса к источнику питания время непрерывной работы источника от АКБ увеличивается пропорционально ёмкости установленных в бокс АКБ. При необходимости можно подключать к источнику неограниченное количество боксов: В боксах следует всегда применять две АКБ с одинаковыми ёмкостями. Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм2 минимально возможной длины.

Технические характеристики Рубеж БР 24 2x17

• Исполнение корпуса: К4
• Ёмкость АКБ: 2 х 17 А*ч
• Размеры корпуса, мм: 372 х 86 х 250
• Масса без акб, не более: 3 кг Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В: 140…265
• Мощность, потребляемая боксом от сети переменного тока, В*А, не более: 40
• Ток, потребляемый боксом от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 0,5
• Максимальный ток зарядки двух АКБ, А: 3
• Напряжение заряда АКБ, В: 13,65 ± 0,25
• Напряжение на клеммах «+Р» и «-Р» при подключенных АКБ и отключенной сети, В, не более: 27,8
• Диапазон рабочих температур, °С: -25…+50
• Наработка на отказ, не менее: 40000 час
• Средний срок службы, не менее: 10 лет

Комплектация:
1. Бокс резервного электропитания БР24 - 1 шт.
2. резервированный ИВЭПР 24/5 - 1 шт.
3. Паспорт - 1 шт.
4. Инструкция по монтажу - 1 шт.
5. Инструкция по подключению - 1 шт.
6. Терминал РС1L25005 - 4шт.
7. Болт М5х16 - 4шт.
8. Гайка М5 - 4шт.
9. Шайба 5.65Г - 4шт.
10. Шайба 5.01.096 - 4шт.
11. Втулка - 3шт. АКБ в комплектность изделия не входит
