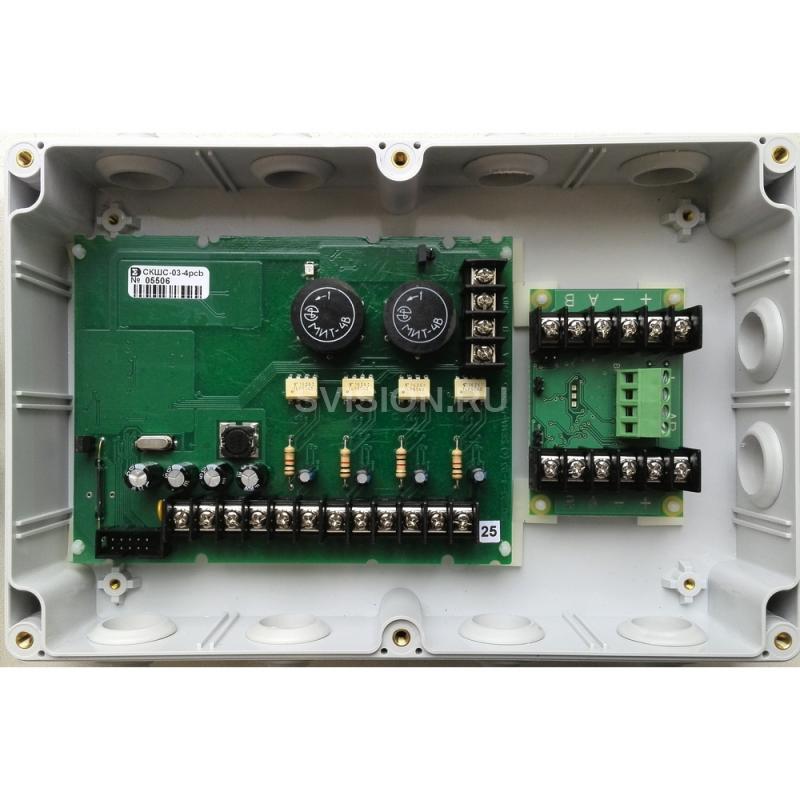

Сигма-ИС СКШС-03-4 исп.П

Описание Сигма-ИС СКШС-03-4 исп.П

Сетевой контроллер шлейфов сигнализации СКШС-03-4 исп.П. Рассчитаны на совместную работу с БЦП исп.2,3,5,6 ИСБ Р-08 и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» ТУ 26.30.50-002-72919476-2020. СКШС-03-4 П реализует защиту от единичной неисправности линии связи RS-485 с БЦП в соответствии с СП484.1311500.2020. Подключение возможно в режиме кольца или двумя параллельными линиями связи. СКШС-03-4 П имеет два ввода питания, что позволяет использовать два источника питания постоянного тока напряжением (10 … 28) В типа ИБП-2400. Допускается установка СКШС-03-4 П в монтажный шкаф типа ЩМП или аналогичный. По степени защиты от воздействия окружающей среды исполнение - IP54. Габаритные размеры 232x166x55 мм.

Технические характеристики Сигма-ИС СКШС-03-4 исп.П

• Число подключаемых ШС 4
• Напряжение на разомкнутом ШС, В, в пределах от 24 до 28
• Ток короткого замыкания ШС, мА, в пределах от 18 до 24
• Сопротивление изоляции между ШС, МОм, не менее 20
• Питание СКШС осуществляется от сети постоянного тока напряжением, В 10...28
• Максимальный ток потребления (режим короткого замыкания всех ШС), мА, не более: при напряжении питания 10,14В (соответственно) 350,250; при напряжении питания 21,28В (соответственно) 160,130
• Собственный ток потребления СКШС (режим «обрыв» всех ШС), мА, не более: при напряжении питания 10,14 В (соответственно) 130,90; при напряжении питания 21¸28 В (соответственно) 70,50
• Сопротивление проводов ШС, Ом, не более 500
• Сопротивление изоляции между проводами одного ШС, кОм, не менее 20
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи с БЦП, м 1200
• Линия связи – экранированная (неэкранированная) витая пара 3…5 категории с возвратным проводом.
• Скорость передачи данных, бит/с 9600, 19200
• СКШС выдает сообщения на БЦП:
• «КЗ» при сопротивлении ШС, Ом не более 500
• «Замкнуто» при сопротивлении ШС, Ом, в пределах от 600 до 1200
• «Разомкнуто» при сопротивлении ШС, Ом, в пределах от 2000 до 3200
• «Обрыв» при сопротивлении ШС, Ом более 5000
• Время реакции на изменение состояния ШС, мс, в пределах 50 – 50001
• Диапазон рабочих температур, °С -10 ... +50
• Предельное значение относительной влажности воздуха воздуха при температуре +40°С (без конденсации влаги), не более 93%
• Габаритные размеры, мм, не более 232x166x55
• Масса, кг, не более 0,4.
