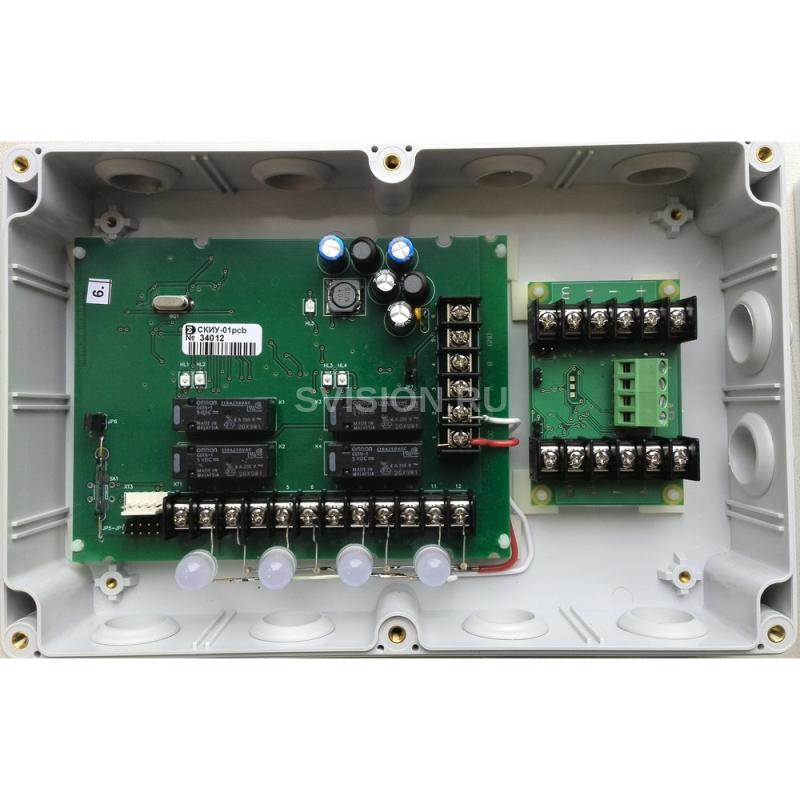

Сигма-ИС СКИУ-01 исп.П

Описание Сигма-ИС СКИУ-01 исп.П

Сетевые контроллеры исполнительных устройств СКИУ-01 исп.П. Контроллеры рассчитаны на совместную работу с БЦП исп.2,3,5,6 ИСБ Р-08 и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» ТУ 26.30.50-002-72919476-2020. СКИУ-01 исп.П реализует защиту от единичной неисправности линии связи с БЦП в соответствии с СП484.1311500.2020. Подключение возможно в режиме кольца или двумя параллельными линиями связи. СКИУ-01 исп.П имеет два ввода питания, что позволяет использовать два источника питания постоянного тока напряжением (10 … 28) В типа ИБП-2400. Номинальное напряжение источников питания должно отличаться – не более 5 %.По степени защиты от воздействия окружающей среды исполнение СКИУ-01 исп.П - IP54. Допускается установка СКШС-03-4 П в монтажный шкаф типа ЩМП или аналогичный.

Технические характеристики Сигма-ИС СКИУ-01 исп.П

• Число выходов управления 4
• Тип контактов реле переключающий
• Максимальная протяженность линии связи (RS485) с БЦП, м 1200
• Скорость передачи данных, бит/сек 9600, 19200
• Линия связи экранированная (неэкранированная) витая пара 3-5 кат. с возвратным проводом.
• Напряжение питания СКИУ от источника постоянного тока, В 10,5…28
• Ток потребления СКИУ (при выключенных реле), мА, не более 90
• Ток потребления СКИУ (при включенных 4-х реле), мА, не более 300
• Выходные характеристики реле:
• коммутируемое напряжение постоянного тока при токе до 2 А, не более, В 125
• коммутируемое напряжение переменного тока при токе до 2 А, не более, В250
• Максимальный ток нагрузки всех 4-х реле (при питании от внутреннего источника постоянного тока), А , не более 3
• Диапазон рабочих температур, °С -10…+50
• Верхнее значение относительной влажности (без конденсации), % 93% при +40 °С
• Габаритные размеры, мм 232x166x55
• Масса, не более, кг 0,40 .
