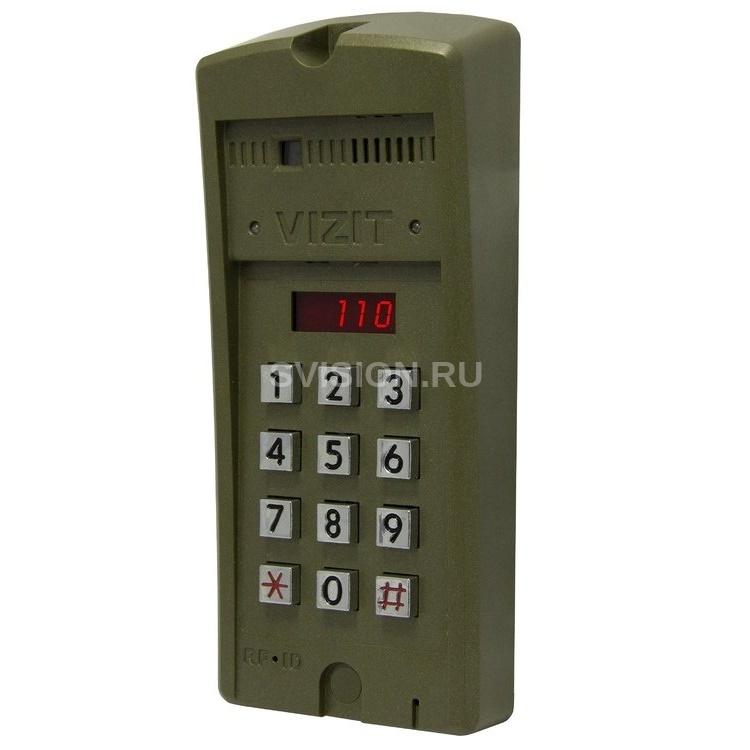

VIZIT БВД-SM110FCP

Описание VIZIT БВД-SM110FCP

Блок вызова со встроенным считывателем и телекамерой цветного изображения VIZIT БВД-SM110FCP используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного видеодомофона VIZIT. Блок вызова БВД-SM110FCP используется в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1. Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом. Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания. Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки ЕХIT 300М, ЕХIT 500, имеющие цепи аварийного управления электромагнитным замком. Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвитель видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV. Возможно комбинированное использование разных типов блоков коммутации. Функции:

Вызов абонента набором номера квартиры.

Видеоконтроль обстановки перед телекамерой блока вызова

Дуплексная связь между посетителем и абонентом (до 80 секунд).

Отпирание замка входной двери: - при нажатии кнопки отпирания замка на абонентском устройстве (мониторе или устройстве квартирном переговорном, в дальнейшем - УКП) во время связи; - при наборе 4-х значного общего кода; - при наборе 3-х значного индивидуального кода; - при нажатии кнопки для выхода; - ключами VIZIT-RF3.x (13.56 МГц), в дальнейшем - ключ.

Работа с пультом консьержа.

Связь “Консьерж - Посетитель” по инициативе консьержа.

Включение / выключение вызова любой квартиры (отпирание замка индивидуальным кодом сохраняется).

Возможность обновления базы ключей, включения/выключения вызова квартир, изменения установок с

помощью бесконтактного модуля памяти VIZIT-RFM4 ( 13.56 МГц).

Программируемая продолжительность отпирания замка (от 1 до 20 секунд).

Возможность записи ключей «квартирным» и «сплошным» списком.

Возможность автоматической записи ключей - режим «Акцепт» (доступен только при установке «сплошного»

списка записи ключей).

Стирание ключей.

Запись индивидуальных кодов отпирания замка.

Звуковые сигналы в блоке вызова о режимах работы.

Сигнал вызова в абонентском устройстве и дублирование сигнала в блоке вызова.

Короткий звуковой сигнал в абонентском устройстве соответствующей квартиры при использовании

индивидуального кода, ключа.

Вывод сообщений о режимах работы домофона на индикатор блока вызова.

Регулировка громкости служебных сообщений в блоке вызова.

Регулировка громкости дуплексной связи в блоке вызова.

Автоматическая компенсация сопротивления линии, повышающая устойчивость разговорного тракта.

Возможность обновления ПО на объекте (с использованием блока сопряжения -14).

Технические характеристики VIZIT БВД-SM110FCP

• Модель: DC503S Arctic
• Максимальное количество подключаемых абонентов: 100
• Максимальное количество ключей на один номер квартиры: 6
• Максимальное количество ключей на один домофон: 600
• Максимальное количество индивидуальных кодов открывания замка: 100
• Сопротивление подъездной линии связи, Ом не более: 30
• Управление замком: - нормально разомкнутые и нормально замкнутые контакты реле - допустимые напряжение и ток контактов реле: 24VDC/1.5A
• Напряжение питания блока вызова, В: 22 ± 4
• Потребляемая мощность: 5
• Габаритные размеры блока вызова, мм, не более: - ширина: 77 - высота: 179 - глубина:36
• Масса блока вызова, кг, не более: 0.35
• Температура эксплуатации: от -30 до +45°С
• Относительная влажность: 98% при 25°С
• Тип объектива: “Pinhole”
• Угол обзора по диагонали: 90°
• Система цветности: PAL
• Система сканирования: CCIR
• Разрешение: 700ТВЛ
• Минимальная освещенность: 0 (Люкс ИК подсветка включена, расстояние до объекта - 0,5 м), 0,5 Люкс (ИК подсветка выключена)
• Функция День - Ночь: Есть
• Выходное напряжение: 1 Vp-p на нагрузке 75 Ом

Габаритные размеры:
