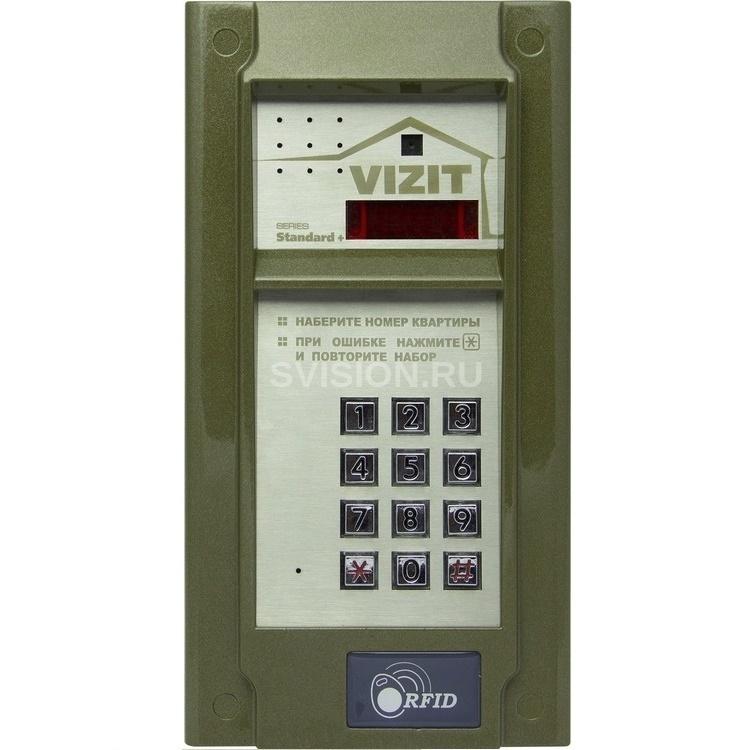

VIZIT БВД-N201FCP

Описание VIZIT БВД-N201FCP

Блок вызова со встроенным считывателем и телекамерой цветного изображения VIZIT БВД-N201FCP используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного видеодомофона VIZIT. Блок вызова видеодомофона БВД-N201FCP используется в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF3 (RFID-13.56МГц) снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1. Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом. Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания. Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком. Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV, БК-4MVE. Возможно комбинированное использование разных типов блоков коммутации. Функции:

Вызов абонента набором номера квартиры.

Дуплексная связь между посетителем и абонентом (до 80 секунд)

Видеоконтроль обстановки перед телекамерой блока вызова

Отпирание замка входной двери: - при нажатии кнопки отпирания замка на абонентском устройстве (мониторе или устройстве квартирном переговорном, в дальнейшем - УКП) во время связи; - при наборе 4-х значного общего ; - при наборе 3-х значного индивидуального кода; - при нажатии кнопки для выхода; - ключами RF (13.56 МГц), в дальнейшем - ключ.

Работа с пультом консьержа.

Связь “Консьерж - Посетитель” по инициативе консьержа.

Совместная работа двух блоков вызова, установленных на разных входах в подъезд.

Включение / выключение вызова любой квартиры (отпирание замка индивидуальным кодом сохраняется).

Возможность обновления базы ключей, включения/выключения вызова квартир, изменения системных

установок с помощью бесконтактного модуля памяти VIZIT-RFM4 ( 13.56 МГц).

Программируемая продолжительность отпирания замка (от 1 до 20 секунд).

Возможность записи ключей «квартирным» и «сплошным» списком.

Возможность автоматической записи ключей - режим «Акцепт» (доступен только при установке «сплошного»

списка записи ключей).

Стирание ключей.

Запись индивидуальных кодов отпирания замка.

Возможность изменения индивидуального кода отпирания замка абонентом.

Звуковые сигналы в блоке вызова о режимах работы.

Сигнал вызова в абонентском устройстве и дублирование сигнала в блоке вызова.

Короткий звуковой сигнал в абонентском устройстве соответствующей квартиры при использовании

индивидуального кода, ключа.

Вывод сообщений о режимах работы домофона на индикатор блока вызова.

Регулировка громкости служебных сообщений в блоке вызова.

Регулировка громкости дуплексной связи в блоке вызова.

Автоматическая компенсация сопротивления линии, повышающая устойчивость разговорного тракта.

Возможность обновления ПО на объекте (с использованием блока сопряжения CU-14).

Технические характеристики VIZIT БВД-N201FCP

• Модель: DC503S Arctic
• Максимальное количество подключаемых абонентов: 200
• Максимальное количество ключей на один номер квартиры: 12
• Максимальное количество ключей на один домофон: 2400
• Максимальное количество индивидуальных кодов открывания замка: 200
• Сопротивление подъездной линии связи, Ом не более: 30
• Управление замком: - нормально разомкнутые и нормально замкнутые контакты реле - допустимые напряжение и ток контактов реле: 24VDC/1.5A
• Напряжение питания блока вызова, В: 22 ± 4
• Потребляемая мощность: 5
• Габаритные размеры блока вызова, мм, не более: - ширина: 128 - высота: 248 - глубина:45
• Масса блока вызова, кг, не более: 0.8
• Температура эксплуатации: от -30 до +45°С
• Относительная влажность: 98% при 25°С
• Тип объектива: “Pinhole”
• Угол обзора по диагонали: 90°
• Система цветности: PAL
• Система сканирования: CCIR
• Разрешение: 700ТВЛ
• Минимальная освещенность: 0 (Люкс ИК подсветка включена, расстояние до объекта - 0,5 м), 0,5 Люкс (ИК подсветка выключена)
• Функция День - Ночь: Есть
• Выходное напряжение: 1 Vp-p на нагрузке 75 Ом

Габаритные размеры:
