VIZIT БУД-730

Описание VIZIT БУД-730

Блок управления БУД-730 используется совместно с блоками вызова серии 700 (БВД-733х, БВД-740х) в составе многоквартирных домофонов и видеодомофонов VIZIT серии 700 и обеспечивает, совместно с модулем VEM-701, подключение к сети Интернет, выполнение функций мобильного УКП на смартфонах абонентов, удаленное управление настройками домофона, а так же традиционные функции домофона VIZIT - двухстороннюю связь между посетителем и абонентом и открывание замка двери подъезда.

В домофонах VIZIT серии 700 изменилось функциональное назначение блоков системы: - в блок вызова перенесены функции хранения базы данных ключей доступа, индивидуальных кодов, настроек домофона, ведение лога событий, голосовые сообщения, интерфейс RS-485. - блок управления БУД-730 обеспечивает подключенные блоки питающими напряжениями, управляет замком, формирует сигналы подъездной линии связи VIZIT, обеспечивает работу аудиоканала при подключении VEM-701.

Функции БУД-730

• Вызов абонента набором номера квартиры
• Сигнал вызова в абонентском устройстве и дублирование сигнала в блоке вызова
• Дуплексная связь между посетителем и абонентом (до 80 секунд)
• Отпирание замка входной двери:
• Энергонезависимые часы реального времени для ведения протокола событий блоком вызова домофона
• Возможность подключения Ethernet модуля VEM-701
• Работа с пультом консьержа
• Связь “Консьерж - посетитель” по инициативе консьержа
• Совместная работа до четырёх блоков управления, соединенных параллельно
• Программируемая продолжительность отпирания замка (от 1 до 20 секунд)
• Короткий звуковой сигнал в абонентском устройстве соответствующей квартиры при использовании индивидуального кода, ключа
• Автоматическая компенсация сопротивления линии, повышающая устойчивость разговорного тракта
• Возможность обновления ПО на объекте (с использованием блока сопряжения CU-14 и ПО "VIZIT Firmware Update 2")

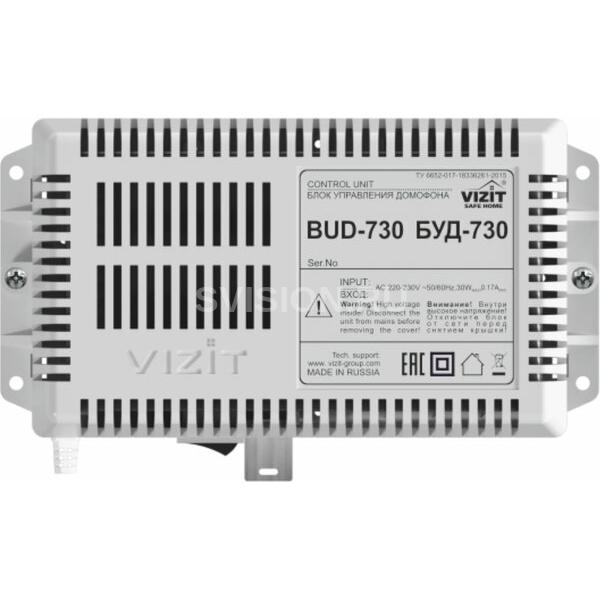

Внешний вид блока управления

1. Отверстия для крепления блока управления на стену
2. Сетевой кабель
3. Сетевой выключатель
4. Кронштейн для крепления блока управления на DIN-рейку
5. Клеммы для подключения блока вызова и замка
6. Клеммы для подключения подъездной линии связи

Технические характеристики VIZIT БУД-730

Технические характеристики:

• Максимальное количество абонентов: 200
• Максимальное количество абонентов при использовании блока коммутации БК-400: 400
• Напряжение управления замком (выход "+DL" "-DL"):
• Продолжительность открывания замка, с: 1...20
• Сопротивление разговорной линии, Ом, не, более:  30
• Напряжение питания переменного тока частотой 50 Гц, В: 187...242
• Максимальная потребляемая мощность , Вт, не более: 30
• Габаритные размеры блока управления, мм, не более:
• Масса блока управления, кг, не более: 1,2
• Температура воздуха, °C: от 1 до 40
• Относительная влажность воздуха при 25 °C, %: до 93

Примечание. Количество индивидуальных кодов, ключей доступа, наличие модуля голосовых сообщений определяется примененным блоком вызова (серии 700).
