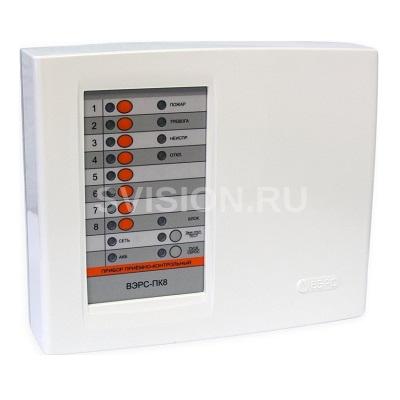

ВЭРС-ПК 8МТ версия 3.2

Описание ВЭРС-ПК 8МТ версия 3.2

Прибор ВЭРС-ПК 8МТ версия 3.2 предназначен для:

- приема сигналов от автоматических и ручных пожарных, охранных или технологических извещателей, подключенных в шлейфы сигнализации;

- автоматического контроля целостности подключенных шлейфов сигнализации (обрыв и короткое замыкание ШС), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными модулями (потеря связи с модулями);

- визуального отображения номеров ШС, от которых поступили сигналы, «Пожар1», «Пожар2» и «Неисправность»;

- выдачи тревожных извещений ПОЖАР/ ТРЕВОГА/ НЕИСПРАВНОСТЬ на реле ПЦН;

- управления звуковыми, световыми оповещателями и пожарным табло «ВЫХОД»

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях. Допускается размещение и использование внутри монтажных шкафов и боксов.

Технические характеристики ВЭРС-ПК 8МТ версия 3.2

Количество ШС, подключаемых к прибору, шт 8 Тип и построение поддерживаемых шлейфов сигнализации Неадресные Радиальные Максимальное количество пожарных извещателей: - подключаемых в один ШС прибора, шт 32, не более - подключаемых суммарно к прибору, шт 512, не более Напряжение на клеммах для подключения ШС: - в дежурном режиме, В 17 +- 1,7 - при разомкнутом состоянии ШС, В 22 +- 1 Максимальный ток на клеммах ШС: - для токопотребляющих извещателей, мА 3 +- 0,2 - при замкнутом состоянии ШС, мА 20+-2 Сопротивление утечки между проводами ШС: - для охранного ШС, кОм 20, не менее - для пожарного ШС, кОм 50, не менее Сопротивление выносного резистора, кОм 7,5 +- 5% Максимальное сопротивление ШС без учета выносного элемента, Ом 220, не более Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм менее 0,22/более 25 Время реакции на нарушение шлейфа, мсек 50, 300, 3000 Задержка опроса ИП при верификации, сек 30, 60, 120 Питание прибора: - от сети переменного тока частотой (501) Гц, В 135…242 - от аккумулятора, В 12 +- 15 % Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм) 4,5 (90х70х107) Допустимая емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм) 7 (151х65х101) Макс. мощность, потребляемая прибором от сети переменного тока, ВА 12, не более Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния внешней входной или выходной линии/цепи), с - 3, не более Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Тревога», мин - 5  Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Пожар» Неограничено Уровень звукового давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ 60, не менее Максимальное количество ключей ТМ, записываемых в прибор, шт 255  Вероятность безотказной работы (за 1000 ч) 0,98 Степень защиты от воздействия окружающей среды IP20 Диапазон рабочих температур (без АКБ), С -30…+50 Относительная влажность при температуре окружающего воздуха 25 С, % до 98 Габаритные размеры прибора, мм 240х200х83,5 Масса прибора без аккумулятора, кг 0,9
