TWT-3UTP100

Описание TWT-3UTP100

Кабель TWT UTP, 100 пар, Кат.3, PVC, 305 метров на катушке

Артикул: TWT-3UTP100

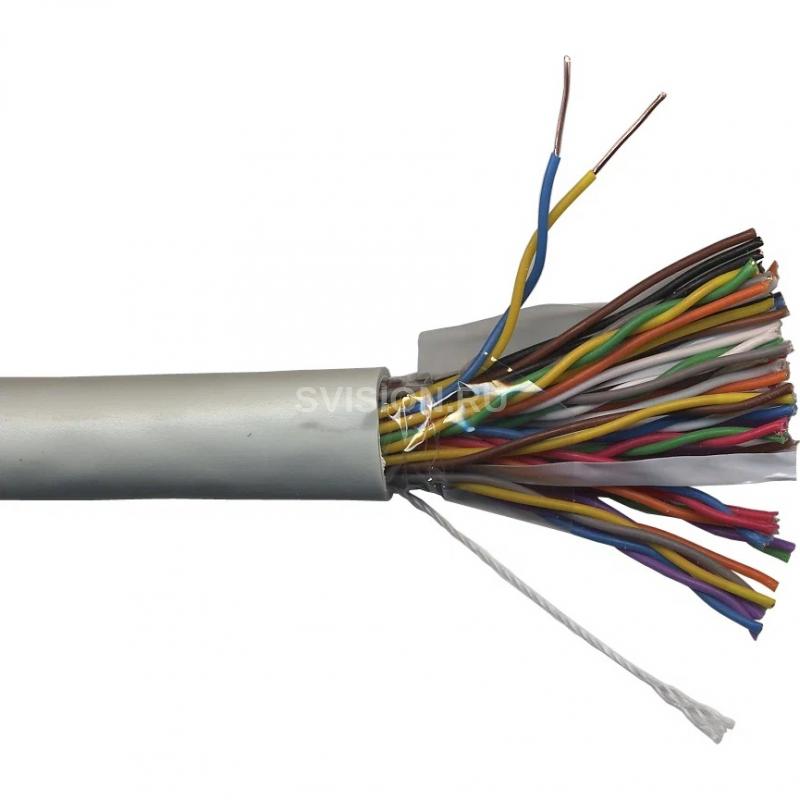

Кабель состоит из 100 пар одножильных медных проводников. Диаметр проводника 24AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Витые пары собраны в пучки по 25 шт. полиэтиленовыми лентами. Пучки скреплены технологической нитью, обернуты полиэтиленовой пленкой и заключены в общую оболочку из ПВХ (PVC).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Технические характеристики TWT-3UTP100

Характеристика Значение Цвет оболочки Серый Материал оболочки ПВХ (полихлорвинилхлорид) Материал изоляции HDPE (полиэтилен высокой плотности) Диаметр медной жилы 24 AWG Тип проводника Solid (одножильный) Диаметр кабеля 20 мм Уровень пожаробезопасности CM (кабель общего применения) Рабочий диапазон температур до +75oС Волновое сопротивление 100 Ом Количество метров в катушке 305 м



Цветовая кодировка: Пара 1 Белый — Синий Пара 13 Черный — Зеленый Пара 2 Белый — Оранжевый Пара 14 Черный — Коричневый Пара 3 Белый — Зеленый Пара 15 Черный — Серый Пара 4 Белый — Коричневый Пара 16 Желтый — Синий Пара 5 Белый — Серый Пара 17 Желтый — Оранжевый Пара 6 Красный — Синий Пара 18 Желтый — Зеленый Пара 7 Красный — Оранжевый Пара 19 Желтый — Коричневый Пара 8 Красный — Зеленый Пара 20 Желтый — Серый Пара 9 Красный — Коричневый Пара 21 Фиолетовый — Синий Пара 10 Красный — Серый Пара 22 Фиолетовый — Оранжевый Пара 11 Черный — Синий Пара 23 Фиолетовый — Зеленый Пара 12 Черный — Оранжевый Пара 24 Фиолетовый — Коричневый   Пара 25 Фиолетовый — Серый
