TFortis PSW-1G4F-Box

Описание TFortis PSW-1G4F-Box

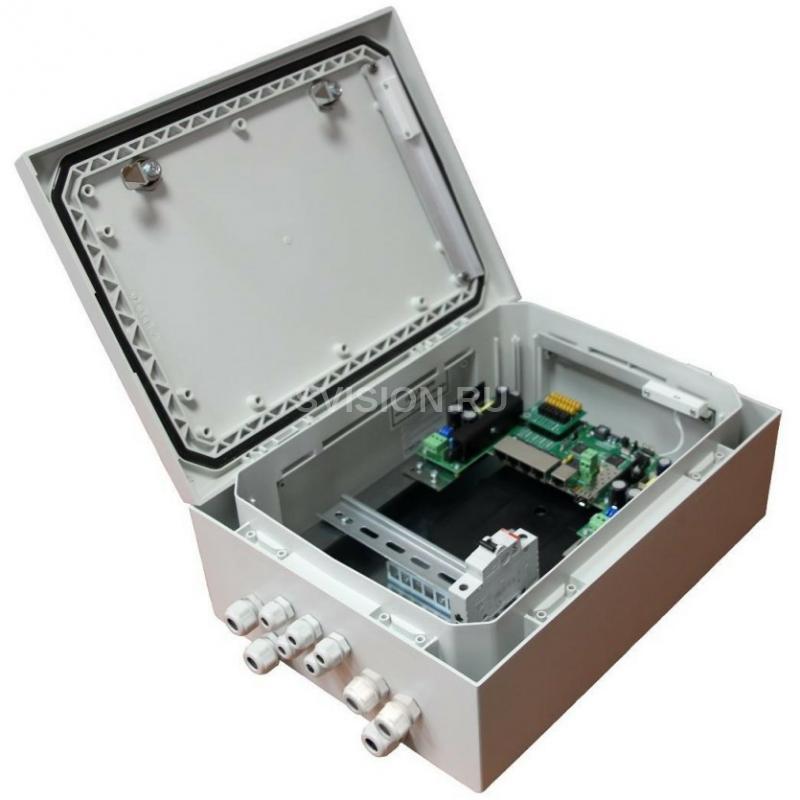

Коммутатор TFortis PSW-1G4F-Box - это многофункциональный гигабитный управляемый коммутатор в уличном исполнении предназначенный для построения сетей IP-видеонаблюдения. Особенности Всепогодное исполнение Корпус устройства изготовлен из армированного поликарбоната и абсолютно устойчив к коррозии. Особенности конструкции и армирование стекловолокном обеспечивают максимальный класс ударопрочночти IK10. Степень защиты от пыли и влаги IP66. Работа при экстремальных температурах В устройстве используется индустриальная элементная база с расширенным температурным диапазоном. При использовании SFP модулей в индустриальном исполнении гарантируется работа от минус 60 до плюс 50 °С. Высокопроизводительный гигабитный коммутатор Основой коммутатора является высокопроизводительной чип компании Marvell, который обеспечивает обработку большого трафика, идущего от IP-видеокамер. Поддержка PoE Коммутатор может запитать любую PoE видеокамеру, поддерживающую стандарт IEEE802.3af. Питание термокожухов по PoE При работе с термокожухами TFortis TH коммутатор по обычной витой паре питает и видеокамеру (IEEE802.3af) и термокожух (Passive PoE). Подключение к 230В Встроенный блок питания обеспечивает непосредственное подключение к электропитанию ~230 В и исключает потребность в дополнительных блоках питания. Грозозащита Встроенная грозозащита по портам Ethernet и питанию ~230 В надежно защищают как коммутатор, так и подключаемые видеокамеры от импульсных помех, наведенных грозовыми разрядами. Холодный старт Функция предварительного прогрева термокожухов TFortis TH обеспечивает безопасное и гарантированное включение видеокамер на морозе. Автоматическая перезагрузка видеокамер при их зависании Коммутатор контролирует работу видеокамеры. Если видеокамера зависает, коммутатор автоматически перезагружает ее по PoE. Это позволяет строить необслуживаемые системы IP-видеонаблюдения. Работа в кольце и цепочке Благодаря двум гигабитным портам можно соединять коммутаторы цепочкой. А поддержка протоколов STP/RSTP позволяет создавать кольцевые топологии, что существенно увеличивает отказоустойчивость системы. Контроль несанкционированного доступа Корпус устройства оборудован датчиком вскрытия – герконом. При открывании дверцы шкафа будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP или Syslog. Встроенный оптический кросс Наличие оптического кросса позволяет разварить оптику внутри устройства и подключить ее к SFP модулям. DIN-рейка Внутри устройства установлена DIN-рейка (35 мм), на которую может быть установлено дополнительное оборудование. Особенности шкафа

100% защита от коррозии за счет использование стеклонаполенного поликарбоната

класс ударопрочночти IK10 благодаря армированию стекловолокном

Степень защиты от пыли и влаги IP66

Огнестойкость UL94-5VA

Электроизоляция 1500VDC

УФ-стойкость UL 508. Оптический кросс Плата коммутатора и блоки питания Расположение элементов PSW-1G4F-Box Сухой контакт На плате коммутатора имеется сухой контакт – дискретный вход SENSOR 1. К этому порту можно подключить релейный выход оборудования пользователя, при срабатывании которого будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP, SNMP Traps, SMTP или Syslog. Датчик вскрытия Корпус устройства оборудован датчиком вскрытия – герконом. Геркон подключается к контакту SENSOR 2. При открывании дверцы шкафа будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP, SNMP Traps, SMTP или Syslog (подробнее см. руководство по настройке). Датчик вскрытия на корпусе коммутатора Ответная часть на крышке коммутатора

Технические характеристики TFortis PSW-1G4F-Box

Порты Gigabit Ethernet
• 1000Base-X c разъемом SFP – 1 шт.;
• 10/100/1000Base-Т c разъемом RJ45 – 1 шт.; Порты Fast Ethernet
• 10/100Base-Tx с разъемом RJ-45;
• количество портов – 4 шт.;
• поддержка Auto-MDIX для порта 10/100Base-Tx;
• поддержка управления потоком IEEE 802.3x;
• поддержка IEEE802.3af – 15.4 Вт на порт;
• поддержка Passive PoE – 15.4 Вт на порт;
• бюджет мощности IEEE802.3af не более 50 Вт;
• расстояние передачи данных и PoE – до 100 м. Производительность
• Коммутационная матрица: 4,8 Гбит/с;
• Скорость коммутации: 9,83 Mpps;
• Таблица МАС-адресов: 8К;
• Буфер пакетов: 1 Мбит;
• MTU: 1522 байта. Питание
• напряжение питания ~ 230 В (от 187 В до 253 В);
• макс. потребляемая мощность не более 120 Вт Конструкция
• габариты 300х400х150 мм
• масса не более 3 кг
• степень защиты от внешних воздействий IP66;
• класс ударопрочности IK10
• кабельные вводы: - диаметр 4-8 мм – 5 шт. - диаметр 6-12 мм – 5 шт. Надежность
• наработка на отказ не менее 75 000 часов (8,6 лет).
